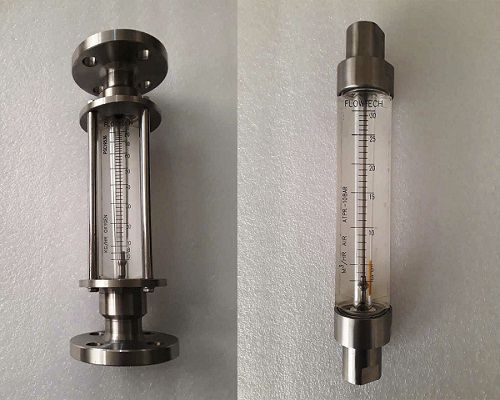

压差流量计 GTR S 22

用于水用于气体立式

亚克力本体旋转仪 设计特点： 适用于水、盐水、空气中的N2 H2和自然气体。 可调节低流量和高流量，开关 腐蚀性植物用FRP涂层本体。 TC接头连接 可提供15 NB至100 NB的产品 管道尺寸和范围在30-40,000 LPH的水在环境温度下。 精度=2%FSD 说明： "FLOWTECH "亚克力本体管可变面积流量计(转子流量计)适用于一般的在线计量应用(即气体和液体)，其操作条件受亚克力本体计量管的限制。这就是可变面积的原理。浮球在锥形的亚克力管上自由上下移动，流体从下往上流动。浮子在浮力和浮子重量与流速成正比的情况下，浮子占据了一个位置。浮子的垂直位置用刻度表示，是衡量瞬时流速的标准。 当流体或气体流过装有浮子的锥形管时，浮子的上侧和下侧之间产生P1和P2的压力差。浮子向上移动的力是由压差乘以浮子的最大横截面积得到的。 由于锥形管的原因，当浮子向上移动时，流体通过面积增大，从而使压差减小。当死负荷由压差动态平衡时，浮子的上行运动停止。
