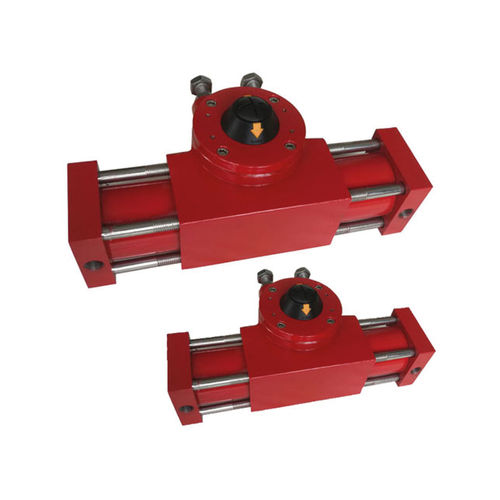

液压阀门执行器 HA 直角回转双作用紧凑型
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 液压
- 位移形式
- 直角回转
- 配置
- 双作用
- 其他特性
- 紧凑型, 用于蝶形阀, NAMUR, 球形阀用
- 扭矩
最少: 14 Nm
(10.33 ft.lb)最多: 12,800 Nm
(9,440.8 ft.lb)- 压力
200 bar
(2,900.8 psi)- 环境温度
最少: -20 °C
(-4 °F)最多: 80 °C
(176 °F)- 重量
最少: 3 kg
(6.61 lb)最多: 146 kg
(321.87 lb)
产品介绍
Flapcon HA系列微型液压执行器是我公司开发的一种新型执行器。它是在国内外先进技术的基础上，通过Solid程序设计和优化。与市场上的同类产品相比，它具有外观更美观，结构更紧凑合理，更可靠稳定，寿命更长，输出扭矩更大等特点。该执行器可用于控制球阀、蝶阀、旋塞阀和其他部分转动装置。球阀、蝶阀、旋塞阀及其他部分转动设备的就地/远程自动化可由该执行器与其他部件，如液压电磁阀、流量控制阀、限位开关箱等一起实现。HA系列液压执行器适用于石油天然气、化工、电力、能源、船舶、冶金、建筑材料、造纸、锅炉厂等。
特点。
1）支持弹簧复位和双作用结构。
2）齿轮齿条式设计，简单可靠，体积小，动作平稳，输出扭矩大。
3）齿条和小齿轮采用ASTM 1045材料。
4) 液压缸采用ASTM 1045无缝钢管，内壁光滑，摩擦力小，确保执行器的长寿命。
5) 两个行程挡板，支持双向行程调节，调节范围为±5°。
6)底部连接符合ISO5211标准。
7）顶部连接符合NAMUR标准（HA32除外）。
---
