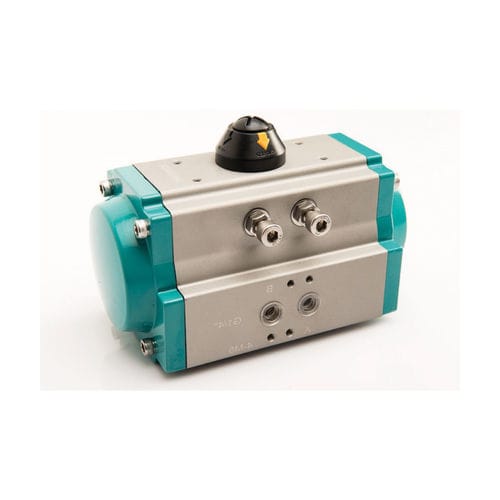

气动阀门执行器 PA90°齿条齿轮双作用
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 气动
- 位移形式
- 90°
- 所用技术
- 齿条齿轮
- 配置
- 双作用
- 规范
- ISO
- 其他特性
- 用于蝶形阀, VDI/VDE 3845, 球形阀用
- 扭矩
最多: 4,944 Nm
(3,646.51 ft.lb)最少: 5 Nm
(3.69 ft.lb)- 压力
最多: 8 bar
(116 psi)最少: 2 bar
(29 psi)- 旋转角度
最多: 90 °
最少: 0 °
产品介绍
-经过再润滑和测试，至少可操作100万次
-根据ISO5211标准直接安装阀门
-可视的阀门位置指示器
-挤压铝制阀体，50微米硬质阳极氧化处理
-耐腐蚀 -至少500小时的盐雾测试
-弹簧复位型号使用预压缩弹簧筒
-内螺纹双方形输出驱动
-用于直接安装电磁阀的Namur安装垫
-标准的VDI/VDE 3845安装，用于顶部安装附件
应用
Flapcon气动执行器通常用于操作四分之一转球阀、蝶阀和旋塞阀。它们也可以应用于几乎任何需要90度旋转的地方，如风门。安装快捷方便，具有标准的ISO 5211/DIN 3337安装尺寸和一个双方形内螺纹输出驱动。执行器的工作温度范围为-20至80°。
操作
双作用执行器需要空气压力来打开，空气压力来关闭。弹簧回复式执行机构需要空气压力来打开，并利用弹簧来关闭，以实现故障安全操作。通常情况下，4路先导阀用于控制双作用执行器，3路先导阀用于控制弹簧复位型号。先导空气应该是过滤的，干燥的或润滑的。从执行机构的顶部看，输出驱动装置逆时针旋转以打开。
---
