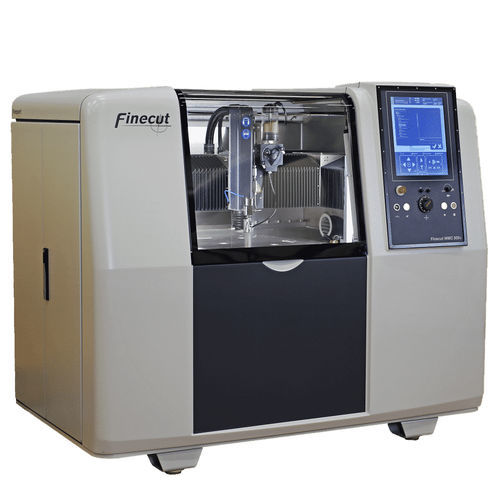

水刀切割机 WMC 500II type 4X

用于合成材料仿形板旋转

Finecut 4轴水刀机，一种微型加砂水刀，超越切割边缘。 带旋转工件的精度 4轴同步工作 切割宽度低至0.2毫米 从不同侧面切割工件的现场固定装置 工件旋转与切割同步进行 高倾斜角 采用带刀具中心点功能的5轴控制 用四轴旋转工作台进行切割 A轴可以安装一个工作台板，任何工件都可以放在上面。有了这种机制，工件就可以调整方向，以便从工件的不同侧面进行切割。这种运动系统设置允许水刀喷嘴沿轮廓线切割，遵循零件的三维曲率，同步移动所有四轴。 易于CAD/CAM编程 该设备有一个5轴水刀控制器，能够进行刀具中心点编程。所有这些操作都可以通过所有Finecut水刀机提供的CAD/CAM软件轻松编程。 结合3倍切割和旋转工件的切割系统 在我们的5轴运动系统中，3轴切割系统辅以与刀具的X-Y-Z轴运动同步的工件旋转能力。在我们的4轴水刀设备中，工作台安装的A轴被用来操纵工件。 A轴的360度旋转 旋转轴可以安装一个卡盘，作为旋转轴使用，这样就可以切割螺旋形的几何图形、旋转对称和旋转部件的轮廓（管子切割）。A轴可以安装一个工作台板，上面可以放置任何工件。
