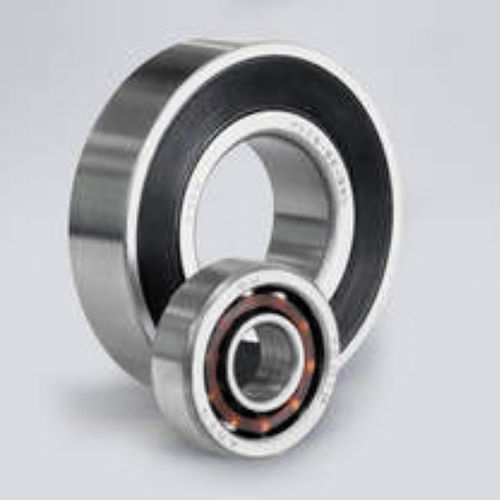

滚珠轴承 718

径向轴向角接触

角接触球轴承的内圈和外圈都有滚道，在轴承轴线方向上相互偏移排列。它们被设计用于必须处理组合载荷的轴承配置，如同时作用的径向和轴向载荷。角接触球轴承的轴向负荷承载能力随着接触角的大小而增加。 在单列角接触球轴承的情况下，典型的接触角是40°（设计-B）。与接触角明显较小的主轴轴承不同的是，这使得非常高的轴向载荷可以在同时高的径向载荷下被传递。 通用设计 通用设计的单列角接触球轴承可用于X、O或串联布置的成对安装。通用设计意味着滚道和套圈的侧向表面被磨平，任何具有相同尺寸和设计的轴承都可以直接安装到所需的组件中。根据所需的轴向游隙，可以对以下通用设计进行区分。 有轴向游隙的UA BG无游隙（无预紧），40°接触角（典型的日本设计）。 UO无游隙（无预紧）。 UL轻微预紧 UM 中度预紧 US 强预紧 不适当的密封会使外部环境条件对轴承的运行特性产生负面影响，从而影响轴承的使用寿命。出于这个原因，轴承必须有密封的保护。 两侧都有密封的轴承一般都是终身润滑的 同时，密封也可以防止润滑剂的泄漏
