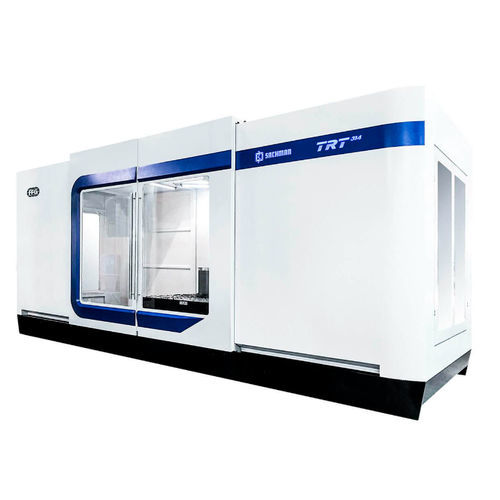

5轴数控铣床 SACHMAN T/TRT314

6轴通用旋转台

Sachman（萨克曼）T314 和 TRT314 是 3+2 轴、4+2 轴、5 轴或 6 轴加工中心，立柱沿横轴运行。T314 铣削中心的移动工作台沿单一纵向（X 轴）移动，TRT314 加工中心的 NC 移动工作台既可 360 度回转，同时又沿纵向（X 轴）移动。由于主轴头选项很多，因此该系列机床可应用于众多加工领域：从高精度的通用机械加工，到模具制造和航空航天业的 3~5 轴空间三维加工。 优势 如何受益于 SACHMAN（萨克曼）T/TRT314 加工中心 最高性能 Sachman（萨克曼）T/TRT 314 加工中心通过大尺寸结构及高度动态性可确保高金属去除率。由此也可实现 3D 加工。独特的机床结构确保了高金属去除率和几何精度，不受底座横向位置的影响。 最大稳定性 Sachman（萨克曼）T/TRT314 铣削中心采用大尺寸铸造结构，以最大限度吸收加工过程中产生的震动。立柱本身采用金字塔形设计，从底部到顶部一次递减。重心向下偏移可实现高动态性及高刚性。 完美的精度 Sachman（萨克曼）T/TRT314 铣削中心直线轴采用线性滚珠导轨，X、Y、Z 三轴的导轨尺寸分别是 65、65 和 55 mm。回转工作台则由带预紧的双驱动齿轮和一个大从动齿轮构成传动系统，该系统可自动消除反向间隙。直线轴和回转轴均配有直接光栅尺，以持续保证高精度。 最高柔性 Sachman（萨克曼）T/TRT314 铣床可以采用万能分度主轴头、机械驱动的连续分度头或电主轴。此外，配置选项还包括链式刀库（也包括带机械手臂、可立/卧换刀的链式刀库）、工件找正、检测测头以及刀具在线测量测头。 Sachman（萨克曼）T/TRT314 加工中心通过加大 Z 轴导轨和主轴头之间的间距，也可加工大型工件。同样可以顺利实现 3D 加工。
