混合连接器 COMBOSTAK®
板对板PCB功率

混合连接器
混合连接器
添加到我的收藏夹
添加到产品对比表


产品规格型号

类型
混合
尺寸
板对板, PCB
用电规格
功率
材质
中号
应用领域
用于配电
其他特性
紧凑型, 无卤素
主电流

20 A

电压

100 V

流量

12 GB/s

产品介绍

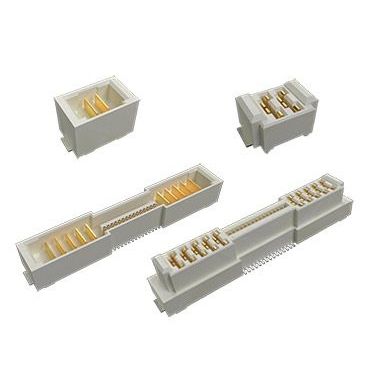

混合和中等功率解决方案 ComboStak®和PowerStak®是紧凑、混合(信号和电源)和电源板对板连接器。ComboStak®结合了现有的、BergStak® 0.8毫米间距的信号针和2.00毫米间距的电源刀片。PowerStak®是只有电源的版本。ComboStak®和PowerStak®都提供了很高的信号和电流密度,有很宽的堆叠高度范围。 高电流承载能力与微型化的外形 每个电源片最高可达20A 在2.0mm间距上有2至10个电源刀片 0.8mm间距的6至140个信号引脚 可靠的4个接触点电源触点设计 信号速度高达12Gb/s 5毫米至20毫米的堆叠高度(增量为1.0毫米 盲配的自对准 符合USCAR-2 V2冲击和振动要求 2.00mm间距的电源系统 电源分配和信号控制在一个连接器中 支持从5mm到20mm的堆叠高度,电源位置从2到10pos,信号位置从6到140pos 防勺外壳,错位公差为±0.9mm 带有金属固定装置的外壳 杰出的4点接触设计 可选的定位挂件 高温LCP材料 符合无铅、RoHS和无卤素标准 高电流承载能力,小型化的形状,节省空间和成本 信号引脚继续与BergStak® 0.80mm匹配 支持广泛的应用 支持安全的盲目和自动装配,具有成本效益 保证了高的PCB保持力 提供良好的接触性能和低配接力 可实现轻松的手动装配 支持工作温度达到125°C 符合环境、健康和安全要求

---
