直流电机 BXT 无刷永磁外部转子式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- AC/DC
- 直流
- 类型
- 无刷
- 构造
- 永磁, 外部转子式, 铁芯, 紧凑型, 扁平
- 极数
- 多极
- 其他特性
- 高扭矩, 内置编码器
- 功率
最多: 100 W
(0.136 hp)最少: 6 W
(0.008 hp)- 扭矩
最多: 0.134 Nm
(0.0988 ft.lb)最少: 0.0097 Nm
(0.0072 ft.lb)- 旋转速度
最多: 10,000 rpm
(62,831.85 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 直径
22 mm, 32 mm, 42 mm
(0.87 in, 1.26 in, 1.65 in)- 温度
最多: 100 °C
(212 °F)最少: -40 °C
(-40 °F)
产品介绍

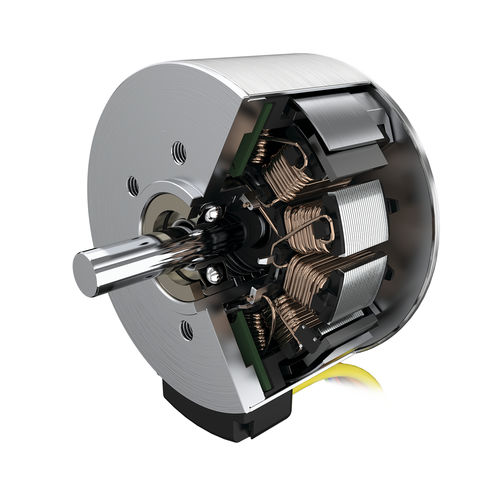

扁平直流无刷电机 采用外置转子技术
BXT 系列外置转子电机开创新标准：凭借其创新的绕组技术和 最理想的设计，BXT 电机可提供 高达134 mNm的转矩。转矩与重量和尺寸比为同类产品所无法比拟。铁芯电机的转子上装备14个强力磁体，定子上有12个齿，而电机长度 仅为14 mm、16 mm和21 mm，尤其适合需要高转矩的短型驱动应用场合。与光电式或磁电式编码器、减速箱和控制装置可组合成一个结构紧凑的驱动系统。
优点
- 外置转子电机高转矩
- 持续输出功率高达100 W
- 突出的转矩与重量和尺寸比
- 扁平设计适合空间攸关的应用。长度范围14至21 mm。
- 有配套的光电式和磁电式编码器、减速箱和控制装置可选
- 14磁极结构
