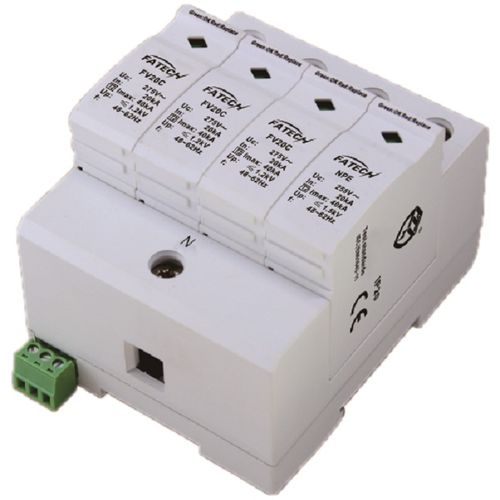

II型避雷器 FV20C/3+NPE-xxx S series

II 级遥测信号用于供电系统

1.说明 FATECH II 级避雷器放电电流大，工作电压高，适用于 TN-C、TN-S、TT 和 IT 接地系统。滤芯采用插拔式设计，更换方便。这些避雷器不仅具有可视检查窗口，还可向技术人员远程发送 "滤芯需要更换 "的信息。 2.特点 1) 由基本部件和 MOV+GDT 可插拔保护模块组成。 2) 用于 1-2 号边界的防雷区概念。 3) 核心部件是具有高放电能力的金属氧化物压敏电阻元件。 4) 剩余电压低，响应速度快。 5)采用 Thermo Dynamic Control 隔离开关，控制可靠。 6) 带有用于控制设备的远程信号触点。 7)通过检查窗口的红色标记显示故障。 8) 保护模式 --- L1、L2、L3-N、N-PE 3.电气参数 1) 测试等级 IEC/EN/VDE：II/C/T2 级 2) 网络类型：TT 3) 保护模式L1、L2、L3-N、N-PE 4) 额定电压 50(60)Hz Un：110V/220V~，220/380V~ 5）额定电压（最高连续工作电压 Uc：150V~, 275V~, 320V~, 385V~, 440V~ 8)响应时间 tA：L-N：≤25ns，N-PE：≤100ns 9)推荐备用保险丝：125A 10) 输入/输出连接：L-N：多芯导线：4-25 mm2 11)安装：35 毫米对称导轨（EN50022/DIN46277-335mm 对称导轨（EN50022/DIN46277-3） 12)工作温度范围/湿度/海拔高度：-40℃~+80℃/30%~90%/3000 米 13)防护等级： IP20IP20 14) 外壳材料：UL94V0UL94V0 15)断开指示器：机械指示灯（绿色：OK，红色：更换） 16)远程控制触点：可选
