1.说明

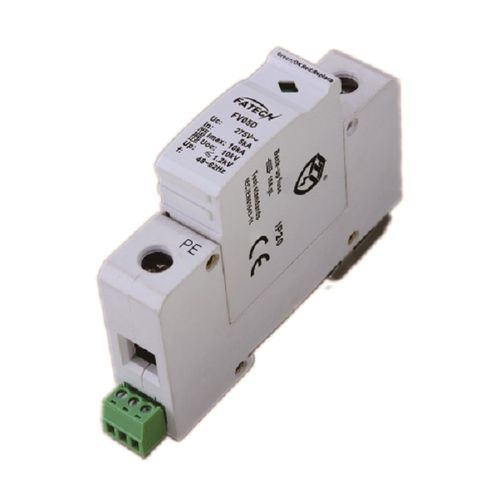

FATECH II 级避雷器放电电流大,工作电压高,适用于 TN-C、TN-S、TT 和 IT 接地系统。滤芯采用插拔式设计,更换方便。这些避雷器不仅具有可视检查窗口,还可向技术人员远程发送 "滤芯需要更换 "的信息。
2.特点
1) 由基本部件和 MOV+GDT 可插拔保护模块组成。
2) 用于 1-2 号边界的防雷区概念。
3) 核心部件是具有高放电能力的金属氧化物压敏电阻元件。
4) 剩余电压低,响应速度快。
5)采用 Thermo Dynamic Control 隔离开关,控制可靠。
6) 带有用于控制设备的远程信号触点。
7)通过检查窗口的红色标记显示故障。
8) 保护模式 -- L-N,N-PE
3.电气参数
1) 测试等级 IEC/EN/VDE:III/D/T3 级
2) 网络类型:TT、TN
3) 保护模式:L-N,N-PEL-N、N-PE
4) 标称电压 50(60)Hz Un:110V/220V~,220/380V~
5)额定电压(最高连续工作电压 Uc:150V~, 275V~, 320V~, 385V~, 440V~
8)响应时间 tA:L-N:≤25ns,N-PE:≤100ns
9)推荐备用保险丝:16A
10) I/O 连接:L-N:多芯导线:4-25mm2
11)安装:35 毫米对称导轨(EN50022/DIN46277-335mm 对称导轨(EN50022/DIN46277-3)
12)工作温度范围/湿度/海拔高度:-40℃~+80℃/30%~90%/3000 米
13)防护等级: IP20IP20
14) 外壳材料:UL94V0UL94V0
15)断开指示器:机械指示灯(绿色:OK,红色:更换)
16)远程控制触点:可选
---
