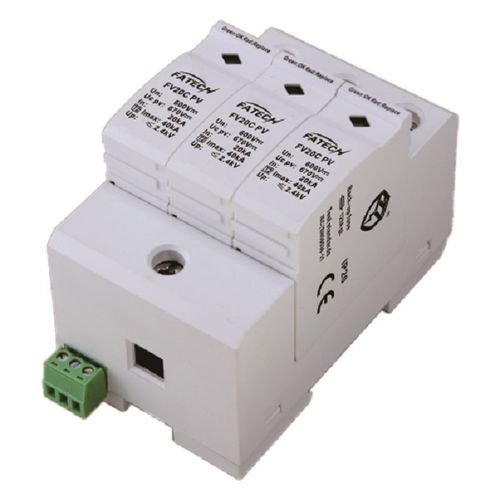

-直流浪涌保护器专用于 1000Vdc 光伏系统。
-其核心部件是具有高放电能力的金属氧化物晶闸管元件。
-采用热动态控制隔离开关,控制可靠。
-控制装置配有远程信号触点。
-通过检查窗口的红色标记显示故障。
型号型号
FV20C/3-1000PVS
SPD 保护符合 EN50539-11/IEC61643-31 标准
类型 2
SPD 安装类型符合 EN50539-11/IEC61643-31 标准
二级
保护等级符合 DIN VDE0675-6 标准
C
网络类型
光伏系统直流侧
保护模式
(+/-)-->pe , (-/+)-->pe, (+/-)-->(-/+)
短路额定电流 ISCPV
100A
连续工作电流 ICPV
<20 µA
额定负载电流 IL
80 A
剩余电流 IPE
≤20 µA dc
≤500 µA 交流
待机功耗 PC
≤25 mVA
最大放电电流(8/20μs)Imax
40 kA
额定放电电流 (8/20μs) In
20 kA
电压保护级别
≤3.6 kV
隔离电阻 Risol
>1000 MΩ
响应时间 tA
≤25 ns
远程控制触点
是
断开指示灯
机械指示灯
(绿色:正常,红色:更换)
输入/输出连接
通过螺丝端子:10-35mm2
通过连接总线
安装位置
内部
安装类型
对称导轨(EN50022/DIN46277-3)
颜色
灰色
防护等级
IP20
外壳材料
UL94V-0
环境温度
-40°C ~+80°C
海拔高度
≤ 2000 米(平均海拔高度
允许湿度
30%~90%
---
