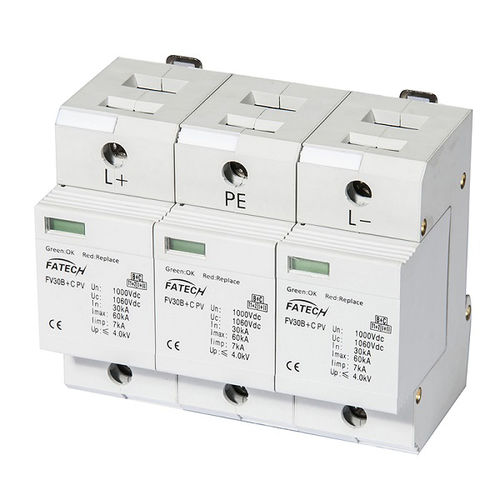

1型避雷器 FV30B+C/3-1000 PV S

2 型I 级II 级

1.说明 Fatech Electronic (CHINA) LTD 的直流避雷器用于保护光伏并网系统，直流电压最高可达 1200Vdc，可提供 I 级、I+II 级和 II 级产品。这些可插拔式直流避雷器带有遥控触点和检查窗，供您选择。建议选择带遥控触点和 3 极（Y 型）的产品。 2.特点 1）用于光伏系统的直流浪涌保护装置。 2）核心部件为高放电能力的金属氧化物压敏电阻元件。 3）采用热动态控制隔离器，控制可靠。 4）控制装置的远程信号触点可选。 5）通过检查窗口的红色标记显示故障。 6）3 极，Y 型 3.电气参数 1) 测试等级 IEC/EN/VDE：I+II/B+C/T1+2 级 2) 保护模式：+/----pe, -/+---pe, +/---- -/+ 3) 电网类型：光伏系统 5) 最大放电电流（8/20μs） Imax: 60kA 6) 标称放电电流 (8/20μs) In：30kA 7)响应时间 tA: ≤25ns 8)推荐备用保险丝：160A 9) 输入/输出连接：多芯导线：6-35 mm2 10) 安装35mm 对称导轨（EN50022/DIN46277-3） 11)工作温度范围/湿度/海拔高度：-40℃~+80℃/30%~90%/3000 米 12)防护等级： IP20IP20 13) 外壳材料：UL94V0UL94V0 14)断开指示器：机械指示灯（绿色：OK，红色：更换） 15)远程控制触点：可选 16) 冲击电流（10/350us） Iimp：7kA
