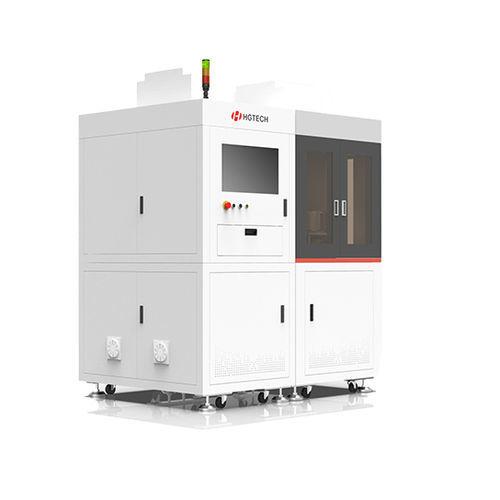

半导体检测仪

半导体检测仪
半导体检测仪
添加到我的收藏夹
添加到产品对比表


产品规格型号

应用
半导体

产品介绍

面对半导体产业链的上游原材料生产企业和中游晶圆生产企业,自主研发的光学明暗视野检测系统用于检测半导体原材料、外延片和图案化晶圆的外观缺陷。 产品优势 - 适用于各种晶片 适用于 4-8 英寸晶片、衬底、外延晶片和图案晶片 - 可检测各种缺陷 检测颗粒、凹坑、凸起、划痕、污点、裂纹和其他缺陷 - 高分辨率 系统分辨率1-10 μ m - 检测速度快 无图案晶片:缺陷数量少于 200 个时,180 秒/晶圆

---

PDF产品目录

该产品还没有PDF产品手册

查看Farley Laserlab的所有产品目录
