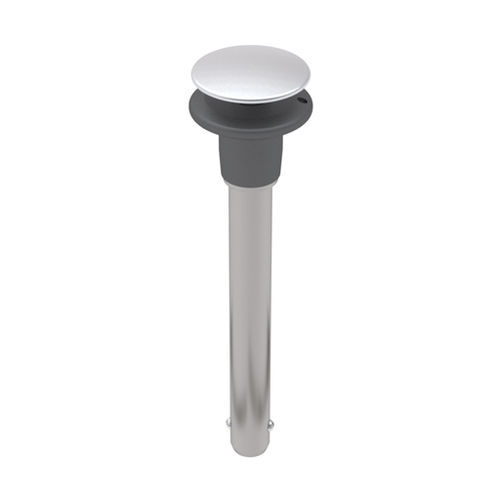

按钮式快卸销 MDACH series

不锈钢

这些快锁销在紧固、定位和校准应用中用途广泛。在按下手柄上的按钮之前，销钉不会松开。一旦按下按钮，钢珠就会缩回柄内，从而可以将销钉插入或拔出孔内。 柄由 17-4 不锈钢制成。圆顶推杆按钮由 2024-T4 铝制成，并经过透明阳极氧化处理。手柄由 2024-T4 铝制成，经黑色阳极氧化处理。符合人体工程学的大型圆顶推杆按钮便于安装和拆卸。其他握柄长度的销钉可作为特殊订单提供。 公称直径：5 毫米。 最大直径： 4.96 毫米。 最小直径 4.最小直径： 92 毫米 握把长度： 10 毫米 球面宽度 5.54 毫米 球顶长度6 毫米 手柄高度： 25.5 毫米。 手柄直径 - 底部： 11.9 毫米 手柄高度 - 底座16 毫米 按钮直径19 毫米 边缘直径：20.6 毫米。
