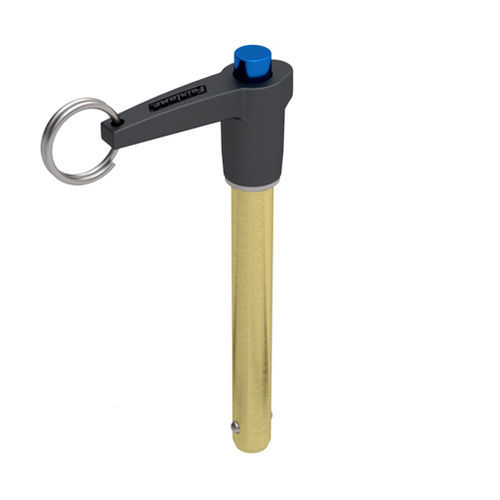

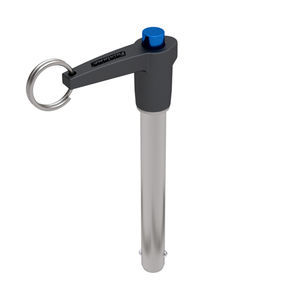

按钮式快卸销 MLAAS series

L把手带提升环

这些快锁销在紧固、定位和校准应用中用途广泛。在按下手柄上的按钮之前，销钉不会松开。一旦按下按钮，钢珠就会缩回柄内，从而可以将销钉插入或拔出孔内。 销柄由 4130 钢制成，表面镀锌。下面列出的插销的手柄由 380 铝铸造而成，表面经过黑色 E 涂层或阳极氧化处理。插销随附一个不锈钢开口环，用于连接电缆组件。针对特定应用要求，本产品系列可提供定制改装。符合 RoHS 规范。 标称直径：5 毫米。 轴直径 - 最大： 4.96 毫米。 轴直径 - 最小 4.92 毫米。 握把长度： 10 毫米 球面宽度 5.54 毫米 球顶长度6 毫米 手柄高度 30.7 毫米 手柄底部直径 11.9 毫米 手柄底部高度 19.3 毫米 按钮直径 5.8 毫米 手柄直径 - 边缘：46.7 毫米。
