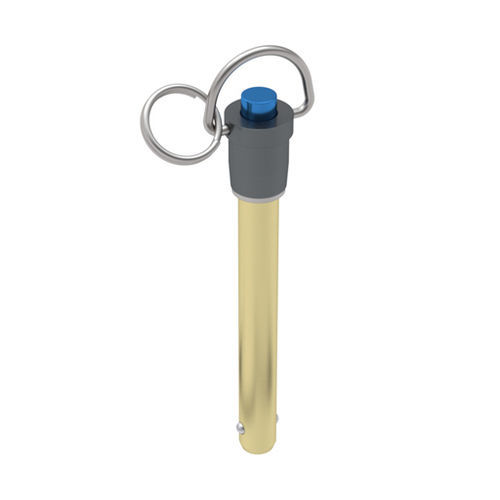

这些快锁销在紧固、定位和校准应用中用途广泛。在按下手柄上的按钮之前,销钉不会松开。一旦按下按钮,钢珠就会缩回柄内,从而可以将销钉插入或拔出孔内。
销柄由 4130 钢制成,表面镀锌。下面列出的插销的手柄由 2024-T4 铝制成,并经过黑色阳极氧化处理。销钉随附一个不锈钢分割环,用于连接电缆组件。针对特定应用要求,该产品系列可提供定制改装。符合 RoHS 规范。
标称直径:5 毫米。
轴直径 - 最大: 4.96 毫米。
轴直径 - 最小 4.92 毫米。
握把长度: 10 毫米
球面宽度 5.54 英寸
球顶长度6 毫米
手柄高度: 23.4 毫米
手柄底部直径 11.9 毫米
钮扣直径 5.8 毫米
手柄 - 边缘直径: 15.0 毫米。
手柄和环的高度(扩展): 36.8 毫米
环宽: 29.5 毫米
---
