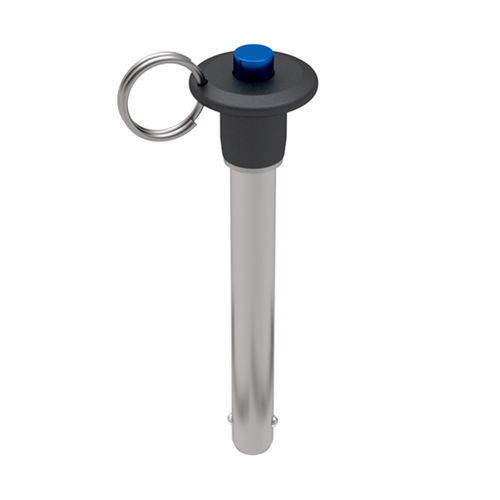

按钮式快卸销 BACS series

带提升环不锈钢

这些快锁销可广泛应用于紧固、定位和校准。在按下手柄上的按钮之前，销钉不会松开。一旦按下按钮，钢珠就会缩回柄内，从而可以将销钉插入或拔出孔内。 针柄由 300 系列不锈钢制成。如果应用中会产生剪切力，则不建议使用 300 系列不锈钢。手柄由 2024-T4 铝制成，经黑色阳极氧化处理。插销配有一个不锈钢开口环，用于连接电缆组件或挂绳。其他握柄长度的插销可作为特殊订单提供。 公称直径1/4 英寸 轴直径 - 最大： 0.2485 英寸（1/4 英寸）。 轴直径 - 最小： 0.2485 英寸 0.247 英寸 握把长度： 0.5 英寸 球头直径 0.289 英寸 球顶长度 0.29 英寸 头部长度： 0.92 英寸 肩宽 0.47 英寸 头部低于边缘的长度： 0.63 英寸 按钮直径 0.23 英寸 总宽度：0.81 英寸
