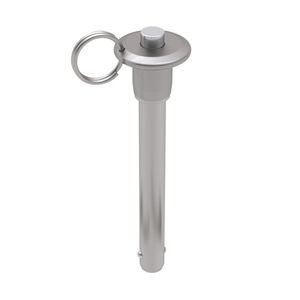

按钮式快卸销 MBACH series

带提升环不锈钢

这些快锁销可广泛应用于紧固、定位和校准。在按下手柄上的按钮之前，销钉不会松开。一旦按下按钮，钢珠就会缩回柄内，从而可以将销钉插入或拔出孔内。 柄由 17-4 不锈钢制成。手柄由 2024-T4 铝制成，并经过黑色阳极氧化处理。插销随附一个不锈钢开口环，用于连接电缆组件。其他握柄长度的销钉可作为特殊订单提供。 标称直径：5 毫米。 轴直径 - 最小值 4.96 毫米。 轴直径 - 最大： 4.92 毫米。 握把长度： 10 毫米 球头直径： 54 毫米 5.54 毫米 球顶长度6 毫米 手柄高度： 23.4 毫米 肩宽 11.9 毫米 手柄低于边缘的长度： 16.0 毫米。 按钮直径 5.8 毫米 总宽度： 20.6 毫米
