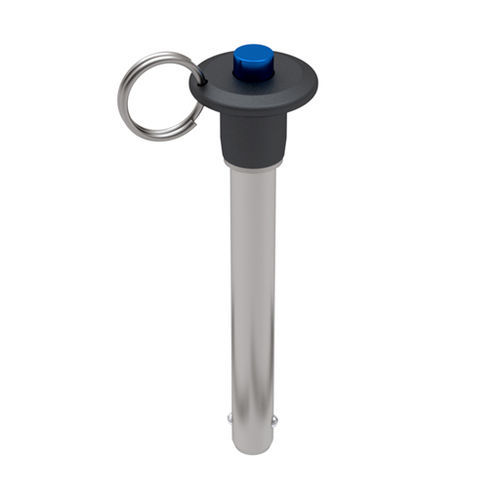

按钮式快卸销 BACH series

带提升环不锈钢

快装球形锁销 - 按钮式手柄 - 17-4 SS 手柄 - 铝质手柄 - 英制（BACH） 这些球形锁定销可广泛应用于紧固、定位和校准。在按下手柄上的按钮之前，销钉不会松开。一旦按下按钮，钢珠就会缩回柄内，从而可以将销钉插入或拔出孔内。 柄由 17-4 不锈钢制成。手柄由 2024-T4 铝制成，并经过黑色阳极氧化处理。插销随附一个不锈钢开口环，用于连接电缆组件。其他握柄长度的销钉可作为特殊订单提供。 公称直径：3/16 英寸 轴最大直径： 0.1885 英寸 轴直径 - 最小值： 0.1885 英寸 0.1870 英寸 握把长度： 0.50 英寸 滚珠直径 0.220 英寸 至球顶长度 0.260 英寸 头部长度： 0.91 英寸 肩宽 0.47 英寸 头部低于边缘的长度： 0.63 英寸 按钮直径 0.23 英寸 总宽度：0.81 英寸
