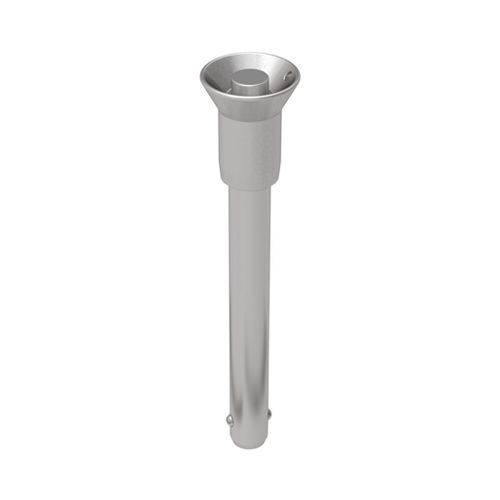

按钮式快卸销 NCCH series

不锈钢海洋应用

这些快锁销可广泛应用于紧固、定位和校准。在按下手柄上的按钮之前，销钉不会松开。一旦按下按钮，钢珠就会缩回柄内，从而可以将销钉插入或拔出孔内。 柄的材料是 17-4 不锈钢。手柄设计用于防止意外松脱，由 303 不锈钢加工而成。这些插销不提供不锈钢开口环。其他握柄长度的销钉可作为特殊订单提供。 公称直径：3/16 英寸 轴直径 - 最大： 0.1885 英寸 轴直径 - 最小： 0.1885 英寸 0.1870 英寸 握把长度： 0.50 英寸 球头宽度 0.220 英寸 到球顶的长度 0.260 手柄高度 0.97 英寸 手柄底部直径 0.47 英寸 手柄底座高度 0.57 英寸 按钮直径 0.23 英寸 手柄直径 - 边缘：0.81 英寸
