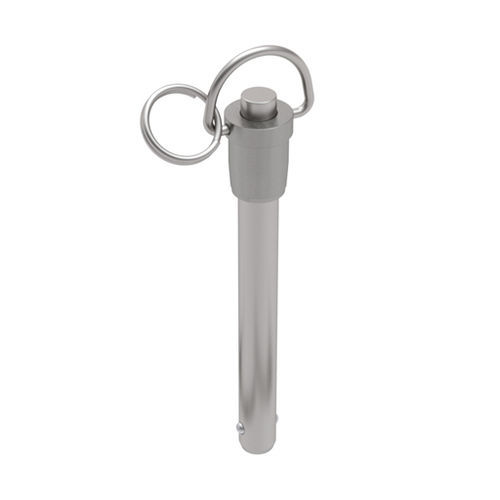

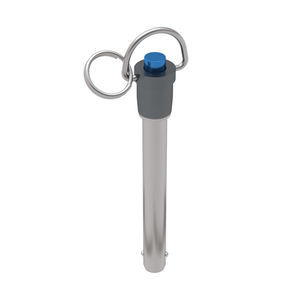

按钮式快卸销 RCCS series

带提升环不锈钢

这些快锁销可广泛应用于紧固、定位和校准。在按下手柄上的按钮之前，销钉不会松开。一旦按下按钮，钢珠就会缩回柄内，从而可以将销钉插入或拔出孔内。 柄由 300 系列不锈钢制成。手柄和致动器按钮由 303 不锈钢制成。栓针配有一个不锈钢分割环，用于连接电缆组件。可根据特殊订单提供其他握柄长度的销钉。 公称直径1/4 英寸 轴直径 - 最大值：.2485 英寸（1/4 英寸），最小值：.2485 英寸（1/4 英寸）。 轴直径 - 最小： 0.2470 英寸 握把长度： 0.50 英寸 滚珠处宽度： 0.289 英寸 到钢珠顶部的长度： 0.290 英寸 手柄高度： 0.92 英寸 手柄底部直径： 0.47 英寸 按钮直径： 0.23 英寸 手柄 - 边缘直径： 0.59 英寸 手柄和环的高度（扩展）：： 1.45 英寸 环宽： 1.16 英寸
