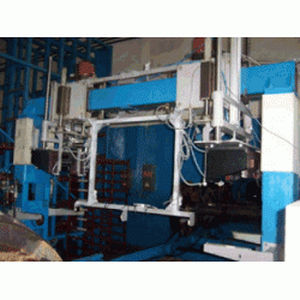

几何图形测量系统 GEOPAR

光学激光自动

该系统设计用于在轨道车/车轮车间、货车仓库和轮对修理和收集车间进行的进出检查过程中自动测量 27 个车轮对几何参数。 控制方法 所有参数的测量是通过非接触技术在固定在中心旋转的轮子对一次旋转中进行的。 使用 LDE2D 激光扫描仪测量滚动表面轮廓和车轮尺寸。 通过 LCE 光学显微仪对轴直径进行精确测量。 其他参数通过 LDE-HS 三角测量激光传感器进行测量。 控制下的 参数车轮参数：圆度外、辊面反向偏离所需轮廓、车轮法兰参数、车轮胎面宽度和厚度、轧制表面缺陷以及车轮分离距离。 轴日志参数：第一和第二轴承下方的平均直径、圆度和锥度。 车 轴参数：前轮座部件的直径和椭圆度、小麦座椅的直径和车轴中间部件
