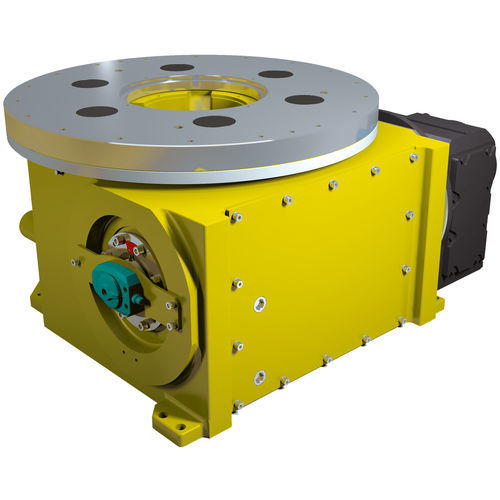

电机驱动回转工作台 EDX series

卧式焊接旋转

EXPERT-TÜNKERS EDX系列回转工作台和耳轴驱动是具有固定螺距和最大扭矩的精密分度器。它们可用于高达20吨负载的动态循环。通过节能的齿轮三相电机进行驱动。EDX系列转台的特点是，转盘由两个凸轮从动件连续驱动。此外，滚柱销的双啮合确保了转盘在工作位置上几乎无间隙锁定。或者，也可以通过扩大零位来实现。转台的分度位置由分度凸轮中指定的运动曲线定义。最常见的分度位置为2档=180°，3档=120°和4档=90°。可根据要求提供个性化解决方案。 EXPERT-TÜNKERS转台的典型应用是，例如，车身车间焊接系统中的工件更换、工件载体的插入和移除，或在批量生产中作为时钟工序的转台。EDX系列回转工作台不仅适用于传统的回转工作台，还可用作水平旋转轴的耳轴驱动装置。这些耳轴系统可为柔性生产线提供多个工装。EDX系列回转工作台不仅适用于传统的回转工作台，还可用作具有水平旋转轴的耳轴驱动装置。这些耳轴系统可为柔性生产线提供多种工装。
