电流测试装置 PTE-FCB

手动断路开关

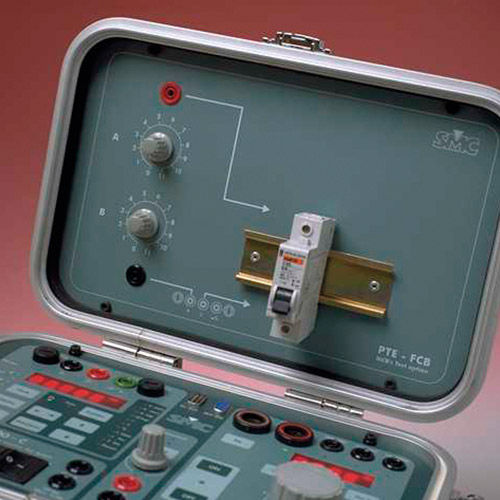

MCB测试选项，监控电压适配器 在现场测试高达 250A 的 MCBs。 顶盖安装有 DIN 导轨的测试面板，用于测试单断断路器。 也可用于独立外壳 (PTE-FCD) PTE-FCB/PTE-FCD 可用于有效降低监视器输入的灵敏度。 当使用 PTE-100-C、PTE-50-CE、PTE-50-CET 和 LT 进行测试时，监视器输入检测继电器的工作并停止（或启动） 计时器。我们的计时器可以编程为当监视器部分出现大量电压时停止。 这是测量单极 MCC（微型断路器）跳闸时间的首选方法，因为作为单极，没有可用于检测跳闸操作的 “干式” 触点。 您将跳闸电流注入到 MCC 上，当跳闸时，施加的电压会出现在其两极之间。 PTE-FCD 之所以需要，是因为闭合的 MCB之间也存在电压降，其重要性可能以激活显示器，在 MCB跳转之前会中断计时器，因此无法进行测试。 使用 PTE-FCD，您可以衰减这个 “非跳动” 电压，直到显示器不再检测到它，而不会影响对 “跳闸电压” 的检测。 一旦你调整了特定 MCC，你可以继续测试。 PTE-FCD 实际上是安装在 PTE-100-C 封面内的 PTE-FCC 可选配件的一个组成部分。 然而，其功能对于需要使用 PTE-100-C（例如 LeT）以外的测试设备测试单极 MCBs 或类似跳闸设备的其他客户也很有用。
