电压测试设备 RAPTOR

电流电阻接地阻抗

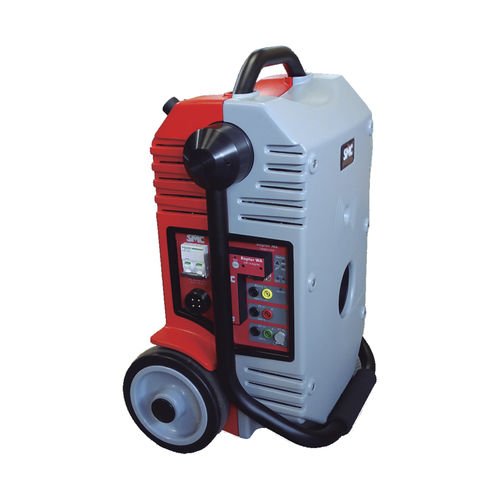

Raptor 系统由一个主 "主 "单元和多个可选单元组成，可对中压和高压电力装置的一次设备进行几乎所有的调试或常规测试工作。 数字技术的大量使用和创新设计使 Raptor 系统成为目前最便携的一次测试装置，而且价格极具吸引力。 最简单的 Raptor 配置在 77 磅（35 千克）的超小型便携式机身中集成了一整套资源和测试功能：主单元、带有 Wi-Fi 和以太网连接模式的 Raptor WA 控制模块、电压和电流测量输入端、双电压/电流测试源、二进制输入端，以及一个 3 千伏安的数字放大器，可提供最大 9500 A 的变频电流注入。可完成多种测试任务，包括断路器和重合器测试、接地网完整性验证、变压器饱和度分析、负载和变比测量等。 对于大电流应用，Raptor 采用了 "通过式二次 "技术，其中心孔赋予了该产品独特的个性。您只需将电流导体穿过 Raptor，然后将两端连接到被测设备上即可。多根电缆可以并联使用，以增加有效截面，而且只需在设备上绕多圈，就能轻松地将顺应电压倍增。如果需要额外的功率，可以添加 5 千伏安的从属单元，总功率可达 23 千伏安，最大注入电流为 15000 A。这些装置通过 IrDA 端口与主 Raptor 自动通信。
