宽带天线 3159C

无线电双圆锥式偶极

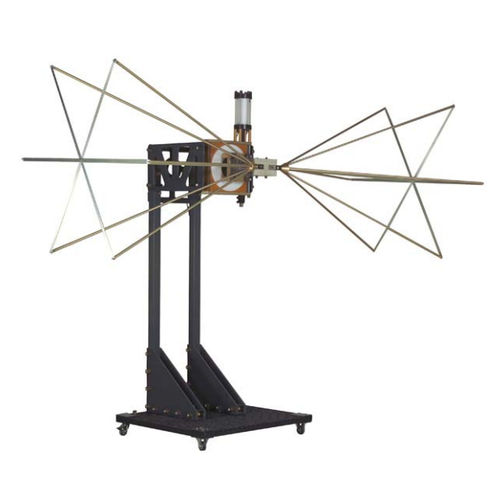

ETS-Lindgren 的 3159C 型双锥天线是一种宽带、线性偏振双锥天线。3159 双锥天线具有很宽的波束宽度，专门设计用于处理高达 10 kW 的输入功率，以便在大面积均匀区域内产生高电场强度。 与通常在此频率范围内使用的顶帽电容式对数周期偶极子天线不同，该天线的相位中心/信号源距离在低频和高频时是相同的。这确保了低至 30 MHz 频率时的高场强。3159 型天线的设计利用了双锥天线的宽波束宽度特性，其优化设计提供了低驻波比和高辐射效率。 可选配轮式基座，允许水平和垂直调整天线极化、高度和倾斜角度。气动气缸用于改变极化，并可使用可选控制器进行远程控制。 主要特点 双锥元件（每个 2 个） 高功率平衡器可处理高达 15 千瓦的射频输入功率 倾角和偏振易于调节（可选底座） 安装在轮式底座上，便于移动（可选底座） 物理规格 定制底座尺寸 高度（高量程）：2 米（6.56 英尺） 定制脚架尺寸高度（低范围）： 1.6 米（5.25 英尺） 定制脚架尺寸长度 120 厘米（47.24 英寸） 定制脚架尺寸宽度 120 厘米（47.24 英寸）
