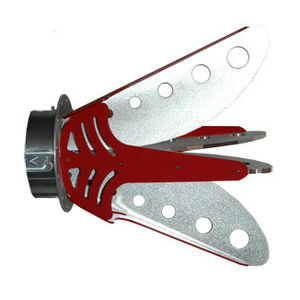

无线电天线 3186

偶极定向

ETS-Lindgren 的 3186 型是一个双堆叠对数周期偶极子阵列天线（LPDA），组成双阵列的两个独立 LPDA 各有 100 个天线。并联组装后，形成一个 50 输入阻抗的阵列。与单个 LPDA 相比，该阵列的增益更高。阵列中两个 LPDA 的排列在整个频率范围内提供了非常稳定的模式。 这种天线是 1 GHz 以上 CISPR 发射测试的理想接收天线。在根据 CISPR 16 进行现场驻波比测试时，它也是理想之选。 主要特点 平均驻波比为 2:1 高达 20W 输入功率 恒定的 E 平面和 H 平面波束宽度 平坦指向性 频率范围 该天线的频率范围为 1 GHz 至 18 GHz，是 1 GHz 以上基于 CISPR 16 测试的理想接收天线。该天线可与 ETS-Lindgrens Model 3183 配合使用，根据 CISPR 16 执行现场驻波比室验证方法。 低驻波比 3186 型的典型驻波比小于 2:1。 低输入功率 该天线主要是接收天线，最大连续波输入功率为 20W，峰值功率为 30W。 恒定波束宽度和平坦指向性 3186 型天线设计用于在 1 GHz 至 18 GHz 范围内提供非常稳定的照明。在两个主平面上，E 平面（极化平面）的波束宽度为 59.8 度，H 平面（正交平面）的波束宽度为 57.0 度，而整个频率范围内的指向性约为 10 dB。
