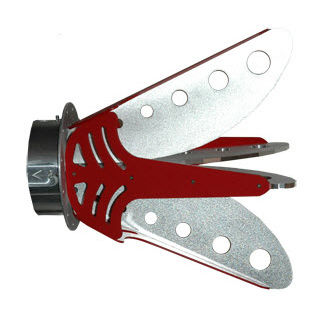

无线电天线 3164-06

圆锥形紧凑型脊波导

ETS-Lindgren 的 3164-06 型开放边界四脊喇叭天线的开放边界设计类似于两个正交的双脊波导天线。与类似尺寸的封闭式四脊喇叭天线相比，该天线具有惊人的紧凑尺寸，可提供更好的模式和增益。 3164-06 具有出色的带宽，工作频段从 300 MHz 到 6 GHz，性能最佳。两个正交放置的输入馈电允许该天线在整个频段内生成线性和圆极化测量结果，无需手动极化。 主要特点 线极化或圆极化（带混合极化） 设计紧凑 平坦增益适用于 2/3 以上的范围 物理规格 长度： 51.4 厘米（20.24 英寸） 宽度： 50 厘米（19.69 英寸） 高度：50 厘米（19.69 英寸） 重量：9.3 千克（20.50 磅） 电气规格 连接器：SMA 母头（2） 交叉极化隔离：>25 dB 阻抗（标称）： 5050 最大连续功率： 50 W 模式类型： 定向定向 极化双线性 产品选项 定制外壳
