无线电天线 3150B
偶极双圆锥式非民用

无线电天线
无线电天线
添加到我的收藏夹
添加到产品对比表


产品规格型号

网络
无线电
类型
偶极, 双圆锥式
应用
非民用
频率

最少: 80 MHz

最多: 1,000 MHz

产品介绍

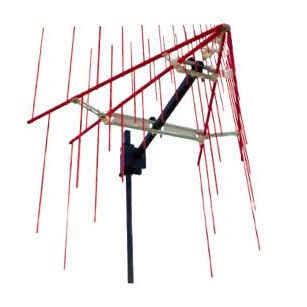

ETS-Lindgren 的 3150B 型双叠层 LPDA 是一种双叠层对数周期偶极子阵列天线 (LPDA),两个 LPDA 各有 100 个天线。并联组装后,形成一个 50 输入阻抗的阵列。与单个 LPDA 相比,该阵列的增益更高。低驻波比使其与放大器完美匹配,从而产生与输入功率相关的高磁场。这种天线适用于需要产生高场的场合,如...和汽车 EMC 应用。 主要特点 整个范围内平均 2:1 VSWR 最大输入功率高达 5 千瓦 适用于抗扰度测试 频率范围 3150B 的频率范围为 80 MHz 至 1 GHz。在 100 MHz 至 1 GHz 范围内,该天线可在 1 米距离上以小于 1 kW 的输入功率产生 200 V/m 的电压。与 ETS-Lindgrens 3159 或 3158 大功率双锥天线结合使用时,3150B 将成为 ETS-Lindgrens 高严重级别抗扰度解决方案的组成部分。 低驻波比 3150B 在整个频率范围内的平均驻波比为 2:1。该天线配有 7/16 DIN 同轴连接器,在 1 GHz 时可承受 3 kW 输入功率,在 80 MHz 时可承受高达 5 kW 的输入功率。 应用 根据 ISO 11541-2 或 MIL-STD 易感性测试等标准,3150B 型可产生汽车 EMC 应用所需的高场。此外,该天线还可用作接收天线。 物理规格 宽度 209.0 厘米(82.3 英寸) 深度 150.4 厘米(59.2 英寸) 高度 203.2 厘米(80.0 英寸) 重量 10.6 千克(23.4 磅)

---

PDF产品目录

该产品还没有PDF产品手册
