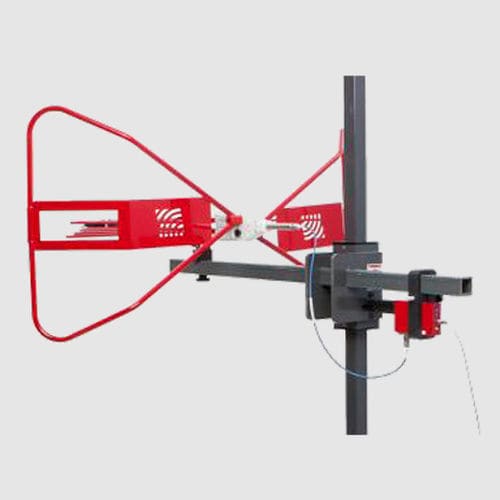

无线电天线 3142E-PB

双圆锥式混合紧凑型

ETS-LindGren 的型号 3142E-PB双子线是一个混合天线，结合了创新的设计，紧凑的尺寸和出色的性能与更新的前置放大器模块。 该天线使用户只需一次扫描即可测量 30 MHz 至 6 GHz 的频率范围，无需多条天线和耗时的设备设置。 天线和前置放大器模块一起校准，包括将模块连接到天线端口的电缆部分。 前置放大器与天线之间可能出现的任何不匹配都会在天线系数中加以考虑。 请注意，3142E-PB不适用于有意散热器的 RSE 测试。 该型号的 3142E-PB涵盖了 3142E 天线从 30 兆赫至 6 千兆赫的整个范围。 前置放大器模块 连接在天线上的前置放大器具有 30 MHz 至 6 GHz 的频率范围，最低典型增益为 55 dA。 增益平坦度为 ± 2.5 分贝，噪声系数高于 200 MHz，典型值低于 200 MHz。 1 dBm 点处的功率输出最小值为 + 20 dBm。 前置放大器的输入和输出特性为 2:1 的最大输入和输出 VSWR。 工作温度范围为-20° C 至 + 75° C（-4° F 至 + 167° F）。
