无线电天线 3115

圆锥形脊波导

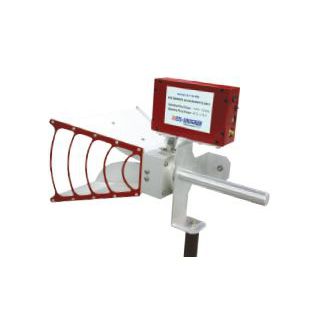

ETS-LinETS-Lindgren 的 3115-PB 型是我们广受欢迎的 3115 型双脊波导喇叭天线，配备了最新的前置放大器套件，并作为单个设备进行了校准。在这种配置中，天线和前置放大器之间可能存在的任何不匹配都会在天线因数 (AF) 中得到考虑，而天线因数 (AF) 则随该设备一起提供。请注意，3115-PB 不用于有意辐射器的 RSE 测试。 主要特点 专为 MIL-STD 461 设计 配备前置放大器以提高灵敏度 前置放大器和天线校准为一个单元 极低 AF 灵活安装 不用于有意辐射器的 RSE 测试 专为 MIL-STD-461 设计 3115 喇叭天线（不含前置放大器）与 MIL-STD-461 RE102 中描述的天线相同，用于 1 GHz 以上的发射测试。 拟合放大器 前置放大器的频率范围为 1 GHz 至 18 GHz，典型增益为 28 dB。整个范围内的增益平坦度为 2.5 dB。前置放大器的最大噪声系数为 4 dB，典型噪声系数为 3 dB。功率输出在 1 dB 点时最小为 +17 dB。前置放大器的输入和输出特性为输入和输出驻波比最大为 2:1。
