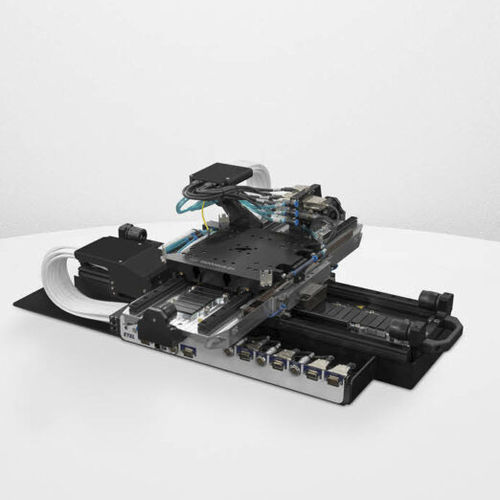

堆叠式结构定位系统 CHARON2HD

7轴XY 轴线性

CHARON2HD平台是CHARON2产品线的高动态性能版。这款产品采用特有的电子系统设计，支持大量不同的组合，从简单的XY工作台到完整的运动系统，可含多达7轴。CHARON2HD兼容全部当前和未来模块及选装件，应用广泛，用例丰富。 CHARON2HD产品线中产品都配更大铁芯电机，动力澎湃，可达更高动态性能。加速度提高一倍，达到20 m/s2，同时，最高速度达到2 m/s。安装接口保持不变，可与CHARON2堆叠平台直接互换，进行升级。 在全工况下此产品线已成功连续工作数十年且装机量庞大，CHARON2HD是高灵活性和高动态性能全套运动解决方案的基础，并创下高性价比的记录。 定位精度高达±1 μm并拥有优异的双向重复精度和高动态性能，满足全部高科技和工业领域对持续发展的应用要求。 CHARON2HD也是ETEL垂直集成的又一个成功案例，以ETEL在电机、电子系统和控制系统领域拥有的专有技术知识产权为基础并结合海德汉世界级的位置测量精度的专有技术。 性能参数 - 总行程：达475 mm x 410 mm - 结构小巧 - 负载达30 kg - 已含选装件和功能：导轨粉尘抽吸功能，个性化信号，压缩空气管等。 - 符合ISO2级洁净车间要求 - Z3TM+组合模块的摇摆修正 - 卡盘面带真空接口 - 短行程和短稳定时间
