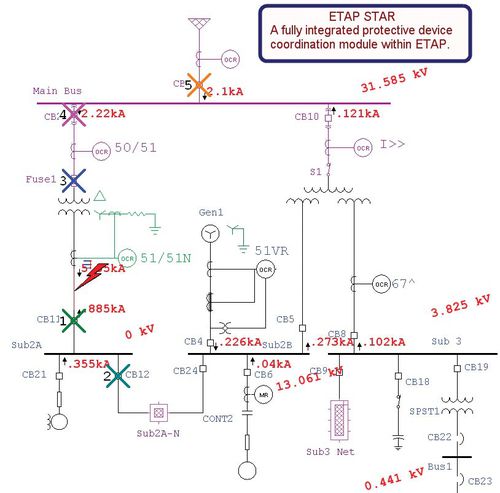

Star 操作顺序直接从单线图和归一化时间电流特征曲线视图中评估、验证和确认保护器件的运行和选择性，以防任何位置的各种类型的故障。 操作顺序提供了一种系统范围的解决方案，为保护装置（如继电器、保险丝、断路器、跳闸装置、接触器等）的准确和真实的工作时间和状态，每个保护装置的工作时间是根据其设置、时间电流计算的 特性，以及指定故障位置和类型的联锁。 操作顺序关键功能 用户可定义的故障插入位置 以图形方式查看设备操作顺序 设备故障和备份操作 详细的继电器操作（27、49、50、51、51V、59、67、79、86） 事件查看器序列 电流和 归一化（移位）时间 电流特性曲线 相位和接地故障（对称和非对称） 通过单线图闪烁保护装置 以图形方式将故障放置在单线图上的任意位置 自动计算并显示单线图上的故障电流贡献 评估 操作时间和状态基于每个设备流经实际故障电流贡献的设备状态 保护设备操作图形动画通过 列表事件查看器全局查看故障后操作和相关 操作时间检查保护设备的操作 通过单线图
