激光校准器

CNC、MMT 和测试机器精准加工

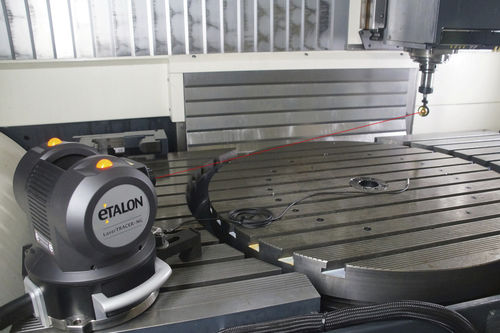

LaserTRACER-NG是为校准、监测和提高测量机和机床的精度而开发的。它是一个自动跟踪的激光干涉仪，能自动跟踪反射器，因此能以最高精度识别几何偏差。 无与伦比的精度 与传统的测量设备相比，由于采用了专利的测量技术，LaserTracer的旋转中心的精度是前所未有的。一个形式偏差仅为50纳米的球体被用来作为干涉仪的光学参考。因此，旋转和旋转轴的机械误差被完全补偿了。 测量过程：快速而有效 为了进行测量，LaserTracer被固定放置在机器工作容积内的几个不同位置。然后，反射器被安装在工具或探头上。在接下来的自动测量过程中，LaserTracer跟踪机器在整个工作区的实际路径。同时，系统获得高度精确的测量值，由我们的软件包TRAC-CAL和TRAC-CHECK进行处理，以亚微米的精度计算和分析机器的误差。 TRAC-CAL:校准坐标测量机和机床 用户友好型软件TRAC-CAL指导操作员完成测量过程。与LaserTracer相结合，该软件可以确定坐标测量机和机床的所有系统几何偏差。这包括位置偏差、直线度偏差、旋转偏差（俯仰、偏航、滚动），以及轴的相互垂直度。
