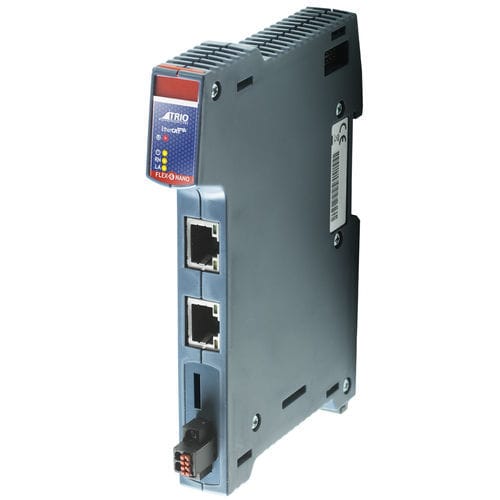

64轴式运动控制器 TRIO FLEX-6-NANO

EtherCAT数字模拟

flex-6-nano 是一款结构紧凑的集成式 EtherCAT 控制器，最多可支持 64 轴运动。通过添加微型 SD 卡，其内存可扩展至 32 gbyte。 flex-6-nano 可直接连接到 trio flexslice 系统，无需 EtherCAT 耦合器（第 366 页）。 trio flexslice I/O 模块为运动控制和通用自动化提供了强大、高速和灵活的解决方案。EtherCAT 周期 min 125 m secs "总线耦合器采用 EBUS 技术，可将所有子模块接入 EtherCAT 网络，同时保持稳定的性能。 Flexslice 模块支持数字量和模拟量 I/O 接口以及方向输出运动控制模块接口（通过适当的驱动技术，可精确控制步进电机和伺服电机的位置）。 数字输入/输出模块具有高速性能。此外，模拟 i/o 模块和轴模块可用于安装高性能的定制系统。必要时，系统可放置在远离主站的位置。 所有柔性片模块都支持主站自动寻址，可自动检测和配置初始化模块。总线耦合器最多可支持 16 个输入和输出模块，并配有机械锁和总线连接器，可通过背板连接到 EBUS。柔性片模块可通过导轨安装。 I 双核 1GHz ARM 处理器 I 1 Gbit DDR3 内存 I 1 Gbit 快速串行闪存 存储程序、VR 和表格数据 内置长效实时时钟 内置 EtherCAT 耦合器，可直接访问柔性片从站 最小周期为 125us 运动完美，支持现场编程
