传统 CAN 和 CAN FD 网络的连接
通过数据缓冲连接两个 CAN FD 网络
实现传统 CAN 和 CAN FD 网络的连接
使用方便
通过串行接口和通用协议进行简单配置
根据需要进行精确设计
可安装在 DIN 导轨上
数据过滤和电隔离
可通过可变屏蔽过滤数据
可通过旋转开关轻松选择预配置的波特率和帧滤波器设置
CAN 网络电隔离,减少接地回路
按需定制
根据要求,还可用于恶劣环境(振动、温度等)
也可提供定制预设配置
连接两个 CAN 网络

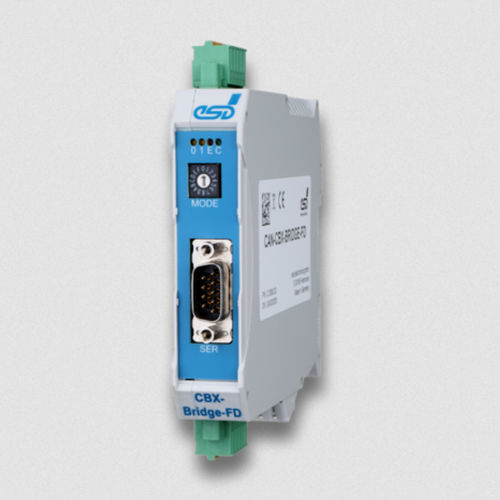

CAN-CBX-Bridge-FD 模块可连接两个独立的 CAN FD 网络,其设计符合 ISO11898-1:2015。CAN FD 接口完全向后兼容 CAN,也可用于经典 CAN 应用。网络可以不同的比特率运行。模块与微控制器一起工作,微控制器将 CAN 数据缓冲到本地 SRAM 中。
编程
RS-232 用作串行编程接口。接口通过 DSUB9 连接器连接。
使用串行接口,可以通过终端轻松配置 CAN-CBX 桥接器-FD 模块。
配置信息安全地保存在存储器中
即使电源电压发生故障,配置参数也会保留在非易失性存储器中。
CAN 接口
与 ISO 11898-2 兼容的 CAN FD 接口允许最大数据传输速率为 8 Mbit/s,经典 CAN 应用为 1 Mbit/s。
---
