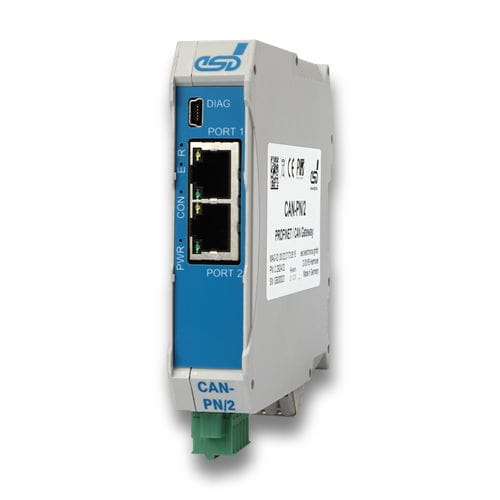

通信网关 CAN-PN/2

工业CANProfiNet

首个用于现场总线通信的 PROFINET® IO 至 CAN FD 网关 支持 CAN FD，数据字段最多 64 字节，比特率为 8 Mbit/s CAN FD 与最高 1 Mbit/s 的经典 CAN (2.0A/B) 完全兼容 还提供仅有经典 CAN 的变体 成熟的 CAN-PN 的进一步发展 PROFINET® 和 CAN 之间的通信易于配置 作为 PROFINET® 中的模块，支持多达 512 个静态配置的 CAN 框架。 带有记录数据对象的可自由配置的 CAN 框架数量不受限制 即使在 CAN 总线负载较高的情况下也能进行可靠的数据传输 通过先进的诊断和故障排除功能实现可靠的通信 通过 USB 接口对 CAN 总线进行用户友好型分析 通过免费的 Windows® GUI 工具 CANreal 监控 CAN 总线 便于读取 PROFINET® 和 CAN 状态的 LED 指示灯 现场总线网关可实现 PROFINET® IO 控制器与 CAN FD 或 CAN 网络的快速可靠连接。该模块可作为 PROFINET® IO 设备使用，最大可传输 1440 字节的输入数据和 1440 字节的输出数据。 CAN-PN/2(-FD) 可将 CAN FD 和经典 CAN 设备与 SIMATIC-S7 或其他控制器上的应用程序连接起来。最多可配置 512 个静态 CAN 发送或接收帧，并作为模块进行处理。此外，还可通过记录数据对象发送和接收任意数量的动态 CAN 帧。CAN 帧的发送可以循环配置，也可以由新数据触发。 与 ISO 11898-2 兼容的 CAN 接口允许传统 CAN 的最大数据传输速率为 1 MBit/s，CAN FD 的最大数据传输速率为 8 MBit/s。
