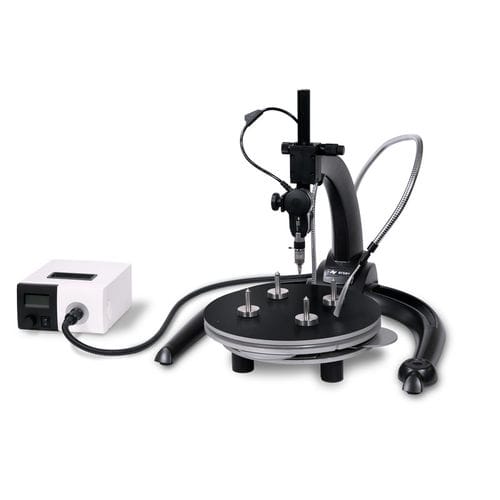

拍照式检测系统 ERSASCOPE M

光学高解析度电脑控制

用于快速检测隐藏焊点的检测系统 用途广泛。专为光学检测和数字图像采集而设计，包括测量 BGA 和其他 SMT 元件上的焊点。应用领域包括对 SMT 或 THT 印刷电路板上的元件进行目视检测，以及对 LP 区域或焊膏印刷进行目视检测。 ERSASCOPE 三脚架 尺寸（宽 x 深 x 高）（毫米）：500 x 520 x 400 重量（千克）：5 设计：压铸铝，Z 轴可在夹具上快速/微调，用于 ERSASCOPE 检测光学镜组 防静电版本（y/n）：是 连接：光纤导光板，带用于 ERSASCOPE 光学元件的 LEMO 连接器和用于光源的 15 毫米连接器，用于光刷的额外 1,000 毫米鹅颈式导光板，集成 USB 2.0 相机连接电缆（USB-A/Mini-USB） Ersa MOBILE SCOPE 基本装置 尺寸（长x宽x高）（毫米）：114 x 36 x 51（不含供电电缆 重量（克）： 210 原理：内置摄像头和 LED 光源的集成光学系统 设计：塑料，内置 3 毫米视场角镜头，集成光控制器（在光学系统中产生光线） 光控：电位器（0-100） 背光特性：冷光 LED 照明（可选），单独手持，带光刷和光强调节功能 焦距调节：光学器件上的集成焦距环 连接USB 2.0（USB-A，长 2.5 米），用于 MOBILE SCOPE 光学镜片的连接法兰 可更换光学镜组 90° BGA 模块 设计：集成变焦光学镜组，通过内置 LED 光源与塑料光纤进行立体照明，90° 棱镜偏转光学镜组
