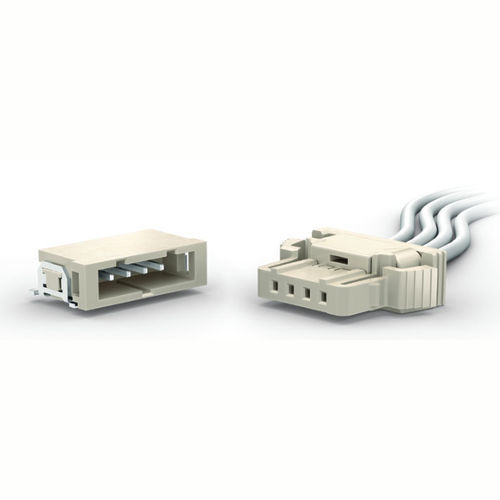

供电连接器 iBridge ultra

SMT线对板直线型

适用于线对板连接 iBridge Ultra 连接器系列能够提供全面的线对板连接解决方案。专为需要可靠和牢固连接系统的应用而设计。TPA (Terminal Position Assurance) 也称作为Retainer，作为端子二次锁确保连接能耐受诸如汽车之类需要高振动的应用。其他应用还包括工业、电信和医药等领域的应用。 紧凑的设计使连接器可以灵活的应用于任何位置需要连接控制单元到周边部件比如传感器、马达、开关、风扇、加热器、保险丝或者 LED等。 - 每个触点端子的电流负载能力最大为 8 A - 间距2mm - 可提供不同的针数 - 温度范围介于 -40 至 +100 °C 之间 - 压接线径 AWG 22 和 AWG 24 - 具有端子二次锁功能 (TPA) - 防止误插错设计 - 双侧锁扣设计 - 符合 USCAR-2 要求 iBridge Ultra 连接器的应用范围 iBridge Ultra 产品系列连接器为线对板连接应用提供了解决方案。尤其适用于是在需要具有稳定和高负载能力连接的敏感系统中。此连接器专为汽车领域的高要求的应用量身定制。(Terminal Position Assurance) 也称作为Retainer，作为端子二次锁，确保连接器具有强大的抗振动能力。iBridge Ultra 连接器可在较大的温度范围内使用。 连接器防反插错接设计能防止安装时出错。单个触点端子在 20 °C 温度条件下最大电流负载能力为 8 A。由于针栅间距仅两毫米2.00mm，因此连接器设计结构紧凑，并且在车辆几乎任意位置都能通用。为便于在 LED 应用中实现最小的光吸收效果，外壳采用本色。
