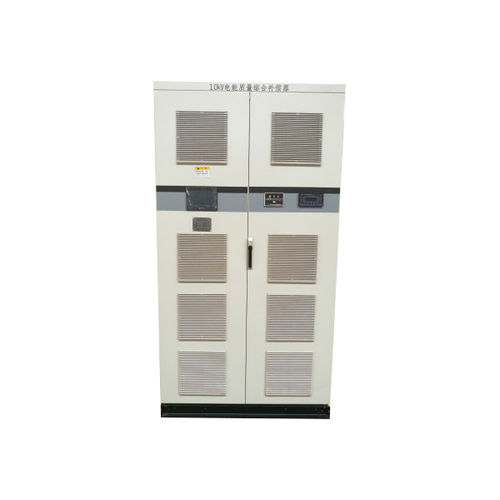

补偿器

由10kV电能质量综合补偿器原理的描述可以知道，1 OkV电能质量综合补偿器可以根据负载特点和工况，自动调节其输出的无功功率的 大小和性质(容性或者感性)。因此，从本质上讲，10kV电能质量综合补偿器可以等效为大小可以连续调节的电容或电抗器。 10kV电能质量综合补偿器时目前最为先进的无功补偿技术，其基于电压源型变流器的补偿装置实现了无功补偿方式质的飞跃。它不再釆 用大容量的电容、电感器件，而是通过大功率电力电子器件的高频开关实现无功能量的变换，从技术上讲，10kV电能质量综合补偿器较传统 的无功补偿装置有如下优势： (1)响应时间更快 10kV电能质量综合补偿器响应时间：＜5ms。 传统动补装置响应时间：＞50mso 10kV电能质量综合补偿器可在极短的时间之内完成从额定容性无功功率到额定感性无功功率的相互转换，这种无可比拟的响应速度完全可以胜 任对冲击性负荷的补偿。 (2)抑制电压闪变能力更强 传銃动补对电压闪变的抑制最大可达2：1, 10kV电能质量综合补偿器对电压闪变的抑制 可以达到5：1,甚至更高。此外，由于10kV电能质量综合补偿器响应速度极快，増大装置容量可以继续提高抑制电压闪变的能力。 (3)运行范围更宽 10kV电能质量综合补偿器能够在额定感性到额定容性的范围内工作，所以比其他类型 动补的运行范围宽很多。更重要的是，在系统电压变低时，10kV电能质量综合补偿器还能够输出与额定工况相近的无功电流。而其他类型动补 均靠电容器提供容性无功，其输出的无功电流与电网电压成正比，电网电压越低，其输出的无功电流也越低，所以对电网的补偿能力也相应变 弱。这是其他类型动补技术上的本质缺点。
