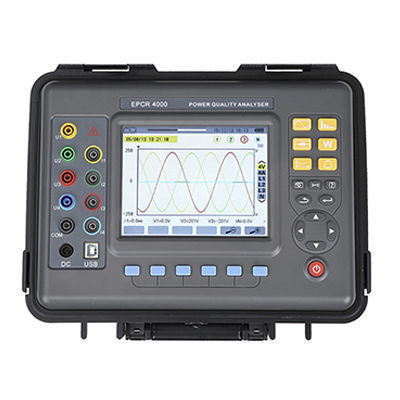

电能质量分析仪 EPCR-400

信号用于三相电力系统电动

EPCR-4000電能品質分析儀是專為三相現場測試而設計的一種多功能、智能化、簡潔的人機作業系統。 它具有使用方便、液晶大螢幕顯示、分辯率高、英文介面、防震外殼結構等特點。 可同時量測4路電流（ABC三相和中性線電流）、4路電壓（ABC三相電壓和中性線對地電壓）、電流電壓峰值、一段時間內的最大/最小值、三相不平衡係數、短時電壓閃變、變壓器K係數、有功功率、無功功率、視在功率、， 功率因數和位移功率因數、有功功率、無功功率、視在功率、總諧波畸變率和諧波等。顯示電流電壓的實时波形、諧波比條形圖； 動態捕捉電壓電流的暫態變化，監測啟動電流，監測功率參數並生成報警清單，生成長期趨勢圖記錄測試數據。 在當前的電力應用中，大型電力設備越來越多，電網故障也越來越複雜，隨著行業的發展，對電能品質提出了越來越高的要求。 為此，我們提供了這種電能品質分析儀，您可以更快速、更準確地對複雜的電力系統進行故障排除，並可以更全面、更系統地監測和維護電能品質參數。 EPCR-4000電能品質分析儀採用DSP+ARM雙處理器架構，DSP用於資料獲取和算灋處理，ARM用於通信協議和人機介面處理； 類比信號採集採用ADI公司的2片ADC晶片。 ADC晶片的分辯率為16比特，為4通道同步採樣。 最高取樣速率可達1 MSPS，保證通道的準確性和資訊的完整性，不會錯過電網中的任何瞬態變化，能够更準確地檢測瞬態波形的急劇上升和下降，以及波形的暫態中斷； DSP工作頻率超過200 MHZ，能够及時監測電網並動態調整採樣頻率，實現工頻和採樣頻率的同步； 採用5.6英寸液晶彩色螢幕顯示，分辯率為640點x 480點，相位、波形、向量圖、諧波比等參數之間具有不同的顯示色差，用戶可以更高效、更直觀地瞭解電網參數的狀態。 內置快閃記憶體可同時存儲60組截圖，150組捕捉瞬態電壓/電流波形圖，12800組報警清單。 啟動電流檢測模型可連續捕獲100秒的啟動電流波形。內寘2G存儲卡存儲趨勢曲線記錄，同時記錄20個參數（可根據需要選擇）每5秒採集一次數據，趨勢曲線記錄可存儲300天。
