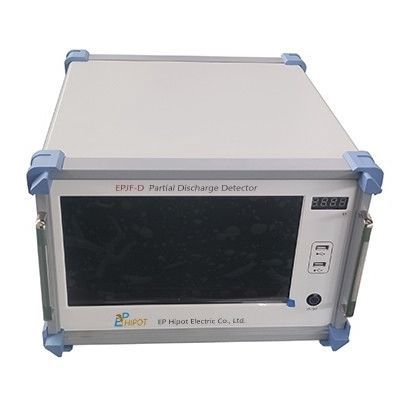

电测量仪器 EPJF-D

局部放电数字超声波

EPJF-D絕緣放電檢測儀是我公司技術人員根據多年高壓電氣設備局放檢測經驗設計生產。適用於變壓器、GIS、開關櫃、電纜、避雷器、互感器等高壓電氣設備的局放帶電巡檢。 絕緣放電檢測儀配備不同的感測器來採集信號，進而檢測並評估高壓電氣設備運行狀態，避免設備的突發性事故，有效檢測設備絕緣劣化、發生擊穿、閃絡等嚴重現象。整套設備採用超聲波檢測技術、高頻檢測技術、信號現場處理技術、Web幕後處理軟體等技術進行檢測和分析。同時採用高速AD轉換電路完成信號的數位化，並通過數位信號處理、自我調整濾波等干擾信號處理方式保證了檢測資料的可靠性。使用該設備對高壓電氣設備進行局放帶電巡檢，便於工作人員及時對高壓電氣設備的運行狀態進行評估，為設備的維修提供了依據，也可為運行設備的故障點進行跟蹤測試，大大提高高壓電氣設備運行的可靠性、安全性和有效性。 絕緣放電檢測儀由主機、局放檢測軟體、電流互感器、輸入單元、高壓校準脈衝發生器以及連接線組成。 儀器功能特點 1、可擕式設計，堅固耐用，使用方便 檢測主機為可擕式設計，殼體堅固可靠，選用12英寸高性能工業一體機。 2、抗干擾能力較強，檢測資料準確 利用數位濾波技術，可以有效地消除現場干擾，在強干擾環境下也能實現局部放電測量。 3、高靈敏度的感測器，能夠靈敏反映設備內部的局部放電狀態 超聲感測器採用目前先進的技術，實際應用驗證，可檢測到微弱的放電信號，確保可以有效檢測到高壓設備內部的局部放電信號。 高頻電流互感器採用開口式設計，可以隨時檢測各種接地線上的脈衝信號，無需斷開接地線。 4、系統採用多通道資料獲取 可同時對局部放電產生的電磁波、超聲波等信號進行綜合分析處理。
