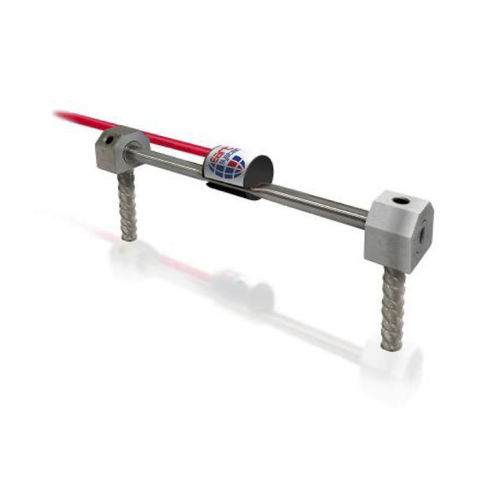

应变式引伸计 SG-01

振动线

该设备用于测量隧道衬砌、钢支柱以及桩、柱、墙等的钢筋应变。 振动线伸长计通常用于测量与其相连的金属结构的变形。混凝土构件的变形也可以通过安装在混凝土中的传感器进行测量。这种仪器可确保长期的精确性和稳定性。 由于采用频率信号，它不会受到电缆长度或电磁干扰的影响。 设备中嵌入了一个用于测量温度的热敏电阻。 振动钢丝拉伸计的工作原理如下：钢丝被拉伸到两个安装块之间，安装块固定在待测表面或混凝土中。安装块的任何变形都会改变 钢丝中的电压，从而改变谐振频率。内部电磁线圈测量谐振频率，从而测量钢丝的电压。 应用 监测钢结构和拱形支架 管道监测 桥梁和高架桥 重力坝和拱坝监测 隧道衬砌测量 混凝土结构、梁和柱 测量桩力 大体积混凝土的测量 特点 长期可靠 内置温度传感器 防水 即使电缆较长，也能获得精确的测量值 结构坚固 n 可安装在混凝土中
