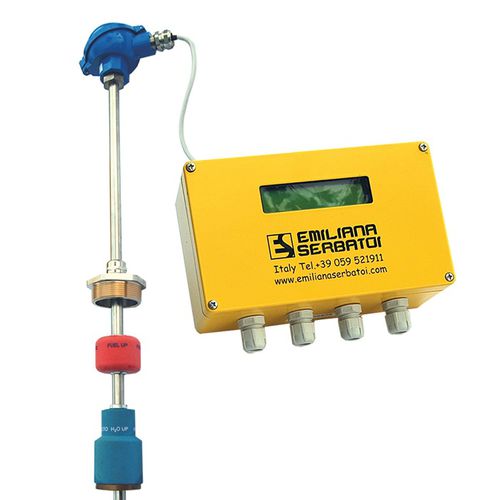

磁致伸缩液位感应器 ES-LEVEL

用于燃料RS-485罐用

ES-LEVEL是一个基于威德曼效应的磁致伸缩液位探测器；该装置对罐内的液位进行连续和高度精确的读取。 该液位变送器包括一个带有16位16-MHz微处理器的电子电路--闪存技术，一个带有压铸铝头的AISI 304不锈钢杆，闭孔膨胀的PVC或不锈钢浮球和一个LCD字母数字显示器。 以下是工作原理；在探针管内有一根由磁致伸缩材料制成的刚性导线。传感器电路通过导线发出电流脉冲，产生一个圆形磁场。液位发送器是一块磁铁，它被集成到浮筒中。它的磁场使导线轴向磁化。由于这两个磁场是叠加的，在浮子磁铁周围产生了一个扭转波，沿着导线的两个方向运行。一个波直接跑到探针头，而另一个波在探针管的底部被反射。电流脉冲的发射和波到达探针头之间的时间被测量。浮子的位置是根据传输时间来确定的。 以下数据会依次显示在单色的字母数字显示器上，该显示器可以安装在5米远的地方。 - 水箱中的液位（L）。 - 罐内液位（mm）。 - 液位：罐内的空隙（L）。 - 储存量(%) - 水的存在（选项）（mm）。 -燃料平均温度（选项），（℃）。
