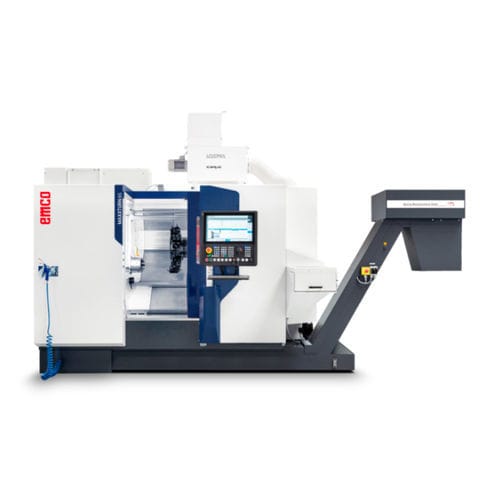

CNC数控车削加工中心 Maxxturn 65 G23轴A2-6A2-8
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 轴数量
- 3轴
- 主轴头
- A2-8, A2-6
- 工具数量
- 12工具
- 应用
- 用于机轴加工
- 性能
- 大功率
- 其他特性
- 紧凑型, Y轴
- 组合功能
- 铣削
- 直径
725 mm
(28.54 in)- 旋转速度
最少: 0 rpm
(0 rad.min-1)最多: 6,000 rpm
(37,699.112 rad.min-1)- 零件长度
520 mm
(20 in)- 最大切割直径
500 mm
(20 in)- 舵机通道
65 mm, 76 mm, 95 mm
(3 in, 3 in, 4 in)- 行程X
260 mm
(10 in)- Z轴
610 mm
(24 in)- 快进X
30 m/min
- 快进Z
30 m/min
- 标准功率
22 kW, 29 kW, 37 kW
(29.9 hp, 39.4 hp, 50.3 hp)- 最大扭矩
250 Nm, 325 Nm
(184 ft.lb, 240 ft.lb)- 切削液容量
230 l, 250 l, 720 l
(61 gal, 66 gal, 190 gal)- 整体长度
3,350 mm
(132 in)- 整体宽度
2,330 mm
(92 in)- 总高度
2,405 mm
(95 in)- 重量
7,000 kg
(15,432 lb)
产品介绍
为了经济地生产以铣削为主的复杂车削/铣削工件，可选配带直接驱动的 12 位或 16 位 BMT 转塔。该转塔的转速高达 12000 转/分钟，为完整加工提供了最佳条件。稳定的 BMT 接口允许冷却液压力最高达 50 巴（标准），最高达 150 巴（选配）。此外，接口的转换精度和稳定性也是其优势所在。
稳固休息
液压操作的稳定托架定心范围为 ø 8 - 101 毫米，位于滑动托架上，可在刀具滑块上拖动定位。夹紧装置通过液压将其夹紧到位。稳定托架配有切屑保护装置和末端位置控制装置，并与中央润滑系统相连。
尾座
为了支撑细长的工件，MAXXTURN 65 G2 配备了全自动尾座。它通过液压移动，长度为 500 毫米。带 MT4 锥体的顶尖直接安装在尾座机身内。这确保了紧凑性和最高稳定性。
带 VDI 快速更换系统的刀塔
快速 12 折伺服刀塔，切换 VDI 30 或 VDI 40 刀具的时间非常短。角度座配有磨削对中板。这样就无需费时对准刀架。所有工位均有驱动，旋转速度可调。
Y 轴滑块
偏移 90° 的机床底座带有宽基预应力导轨，可确保较短的悬伸和顶部稳定性，从而实现完整的加工。
---
