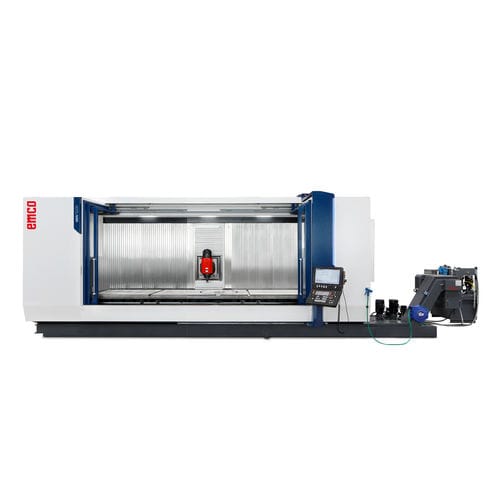

立柱移动式CNC加工中心 MMV 5200

4轴5轴立式

刚性直线滚柱导轨，尺寸 55（X 轴） 带扭矩电机的集成圆台和 B 轴 EMCONNECT - 数字过程助理（Sinumerik ONE） 带旋转螺母滚珠丝杠和固定丝杠的 X 轴 西门子 Sinumerik ONE 或海德汉 TNC 640 控制单元 操作面板可以移动、旋转，并可根据工作空间的方向进行调整。这种符合人体工程学的设计为操作员提供了理想的工作条件。 机器结构 机床床身采用稳定的焊接钢结构。这保证了机床的高刚性和出色的减震性能，是在最佳和稳定条件下长期加工的必要条件。带有可选设备的结构。 B 轴 B 轴由高动态扭矩电机驱动，因此可实现 +/- 120 度的大范围旋转。 Y 轴 Y 轴采用滑枕结构。该设计采用长导轨，以达到所需的刚性。安装在螺杆上的电机直接驱动保证了其高精度。 铣削主轴 机床配备的液冷电主轴性能卓越。主轴转速为 15000 rpm，额定功率为 46 kW，扭矩为 170 Nm，适用于重型加工。HSK-A63 配有 18000 rpm 的电主轴：HSK-A100 型号的电主轴转速为 10000 rpm，最大扭矩为 270 Nm。 Z 轴行程 为了实现 Z 轴以 40 米/分钟的速度进行精密快速移动，并且由于其质量较大，该轴采用主从配置，由两个滚珠丝杠驱动装置和两个电机提供动力。
