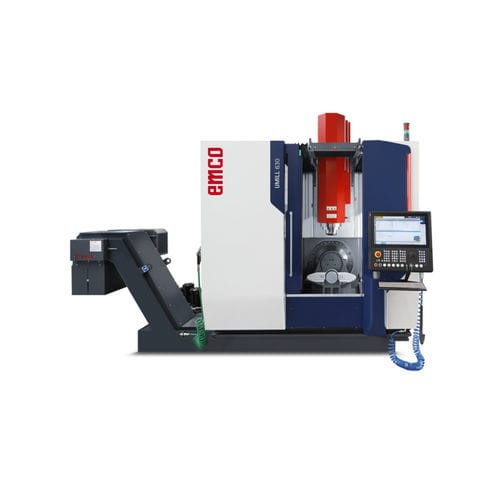

5轴加工中心 UMILL 630立式立柱移动式倾斜旋转台式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 结构
- 立柱移动式, 倾斜旋转台式
- 加工材料
- 用于金属
- 主轴头
- BT40, HSK A-63
- 工具数量
- 60工具, 30工具, 90工具
- X轴
500 mm
(19.69 in)- Y轴
460 mm
(18.11 in)- Z轴
450 mm
(17.72 in)- 转速
15,000 rpm, 24,000 rpm
(94,248 rad.min-1, 150,796 rad.min-1)最多: 24,000 rpm
(150,796 rad.min-1)最少: 50 rpm
(314 rad.min-1)- 输出功率
26 kW, 46.5 kW
(35.35 hp, 63.22 hp)- 工作台旋转(C轴)
360 °
- 最大台面负荷
200 kg
(441 lb)- 工具重量(最大)
8 kg
(17.6 lb)- 总重量
6,800 kg
(14,991.43 lb)- 整体长度
2,570 mm
(101.2 in)- 整体宽度
3,680 mm
(144.9 in)- 总高度
2,900 mm
(114.2 in)
产品介绍
亮点
/ 5 轴联动加工
/ 最高恒温性
/ 最高加工精度
/ 现代移动立柱概念，具有最佳的接近性
/ 坚固的旋转工作台，C 轴上装有扭矩电机，B 轴上装有带两个驱动电机的特殊蜗轮蜗杆，直接测量系统和前支架，尺寸为 630 x 500 毫米，具有高稳定性和高精度
/ 旋转范围大 +/- 100
/ X-Y-Z 标准直线光栅尺
/ 来自西门子或海德汉的尖端控制技术
/ emcoNNEC T 可用于 Sinumerik 840D sl
/ 可提供 30/60/90 刀位刀库等多种选项
/ 最佳排屑效果
/ 性价比高
/ 自动化操作灵活（正面或侧面）
/ 欧洲制造
AUSSTATTUNG
主轴电机转速 15000 转/分钟
/ 带 30 个刀位（可选 60/90 刀位）的刀库
/ 西门子或海德汉控制装置
/ emcoNNECT - 数字过程控制器（西门子 840D sl）
---
