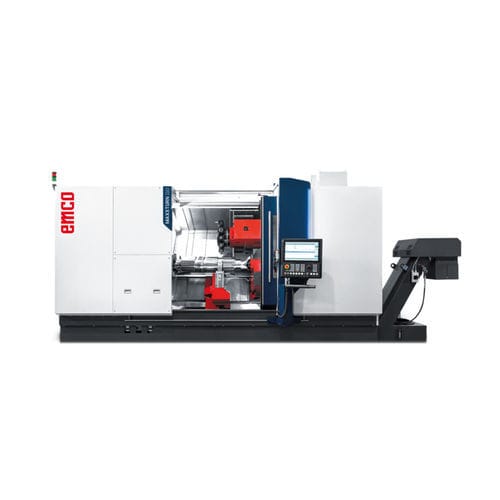

CNC数控车削加工中心 MAXXTURN 1103轴倾斜台面式通用
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 轴数量
- 3轴
- 结构
- 通用, 倾斜台面式
- 主轴头
- A2-11
- 工具数量
- 12工具
- 性能
- 高精度, 高速
- 其他特性
- 紧凑型
- 组合功能
- 铣削, 孔加工
- 直径
840 mm
(33.07 in)- 旋转速度
2,000 rpm, 2,500 rpm, 3,500 rpm
(12,566.371 rad.min-1, 15,707.963 rad.min-1, 21,991.149 rad.min-1)- 零件长度
1,500 mm, 2,500 mm, 3,500 mm
(59 in, 98 in, 138 in)- 最大切割直径
680 mm
(27 in)- 舵机通道
95 mm
(4 in)- 行程X
420 mm
(17 in)- Z轴
1,560 mm, 2,560 mm, 3,560 mm
(61 in, 101 in, 140 in)- 快进X
24 m/min
- 快进Z
30 m/min
- 标准功率
33 kW, 52 kW
(44.9 hp, 70.7 hp)- 最大扭矩
800 Nm, 2,480 Nm, 3,400 Nm
(590 ft.lb, 1,829 ft.lb, 2,508 ft.lb)- 切削液容量
400 l, 450 l, 500 l
(106 gal, 119 gal, 132 gal)- 整体长度
6,800 mm, 7,800 mm
(268 in, 307 in)- 整体宽度
9,500 mm
(374 in)- 总高度
2,700 mm
(106 in)- 重量
17,000 kg, 25,000 kg
(37,479 lb, 55,116 lb)
产品介绍
主轴有 3 种床身长度，最大可达 3500 毫米
Sinumerik ONE 控制系统
机床结构中直接安装 Y 轴
用于加工轴的稳定托架
亮点
热稳定性高，加工精确 移动速度快
非常稳定的 Y 轴，行程长 高精度 C 轴
西门子最先进的控制技术，支持简单的对话式编程
工件
使用实例
液压/气动元件
摩擦和滚动轴承部件
电机和车辆部件
材料处理设备
机械部件
固定系统等
选项/附件
通过转塔上的无线电测量探头，在加工过程中仍可对工件上的某些特征进行测量和精确返工。广泛的测量循环为应用提供了便利。
稳定支架
多种选择：不同尺寸的单平稳架或双平稳架，带牵引系统或数控驱动。
EMCO 刀具破损监测
通过评估各轴驱动电机的负载来监控刀具状态。负载过大表明刀具磨损或破损。负载过低则表明刀具丢失。
带高压冷却泵的带式过滤器
可根据需要设置 25/40/60 或 80 巴的冷却液压力。这样就能最大限度地发挥冷进给钻孔和铣削工具的优势。
BMT Revolver 适用于 Hyperturn 100、110、95 和 Maxxturn 110、
为了经济地生产以铣削为主的复杂车削/铣削工件，可选配水冷直接驱动的 BMT 转塔。最大转速该转塔的最大转速为 6000 转/分钟，扭矩为 45/62 牛米*，功率为 15/22 千瓦*，为高铣削/钻孔性能和稳定性（*S1/S6-50%）提供了最佳的先决条件。
---
