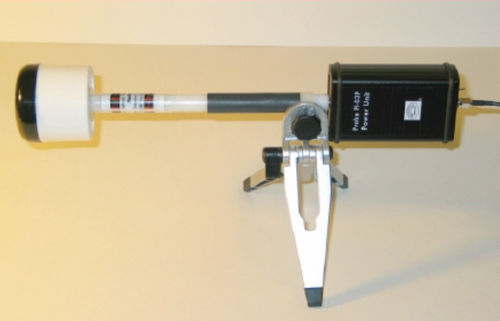

电场探头 PI-03P

测量测试抽取

100MHz-18GHz，70-1400V/m。宽带各向同性电场探头PI-03P测量由微波雷达产生的脉冲射频场。它具有快速采样能力，测量短至1us（一微秒）的射频突发（脉冲）的场强。它的工作频率范围为100 MHz - 18 GHz，涵盖了MIL STD-461和汽车EMC通用和福特规范的测试要求。 主要参数 与RFP-05、RFP-05M仪表一起操作。 - 基于二极管。3轴各向异性传感器。 - 灵敏度：0.8 V/m。 - 线性度。+/- 0.5 dB（1-400 V/m）。 +/- 1 dB (400-800 V/m)。 - 动态范围。>60分贝（单一范围）。 - 频率响应（无校正系数）。+/- 1.5 dB (10 MHz-6 GHz), -3 dB @ 3 MHz, +/- 3 dB (6 GHz-12 GHz)。 - 频率响应（有校正系数）。+/- 1.0 dB（10 MHz-12 GHz），+/- 3 dB（12 GHz-18 GHz）。 - 旋转各向异性。+/- 0.5 dB (3 MHz-6 GHz), +/- 2 dB (6 GHz -18 GHz). - 校准精度（在指定频率）<1 dB。 - 温度。5-40°C, - 湿度。RH 10-90%，不凝结。 - 温度误差：2V/m）。) - 英国NPL或NIST可追溯校准。 - 小尺寸。长x深：9.0×2.25英寸，230×58毫米。 - 重量：0.2磅，100克。 - 可与RFP-04和RFP-05仪表一起操作。 - 在美国设计和制造。
