电压脉冲测试仪 MIG0603CAP XY电容台式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 测试类型
- 电压脉冲
- 测试产品
- XY电容
- 配置
- 台式
产品介绍

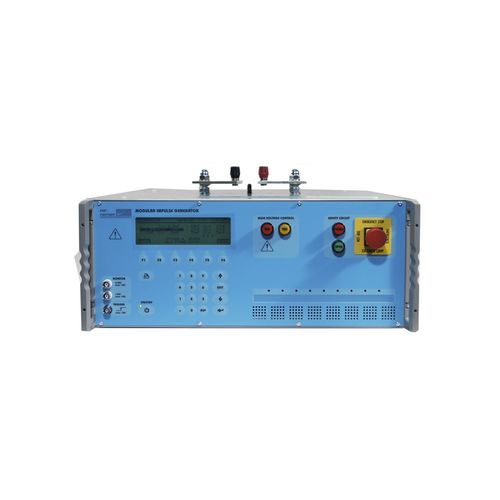

MIG0603CAP是一个6kV的紧凑型脉冲发生器，顶部有高压终端。它产生的1.2/50µs电压脉冲能够测试X1和X2型电容器。
MIG0603CAP由两个电路组成，能够使用1,2/50μs的脉冲电压波形测试最大6.7uF的X型电容器。发生器电路在IEC 60384-14和EN 132400中定义。在MIG0603CAP上选择不同的电容范围时，串行电阻Rs、脉冲电容CT和负载电容Cp的元件值会自动切换。半导体高压电路确保波形的高度完整性和可重复性。集成测量电路在前面板上显示峰值脉冲电压和电流。在示波器上监测电压和电流波形是可能的，不需要专业探头，从前面板的BNC连接。
您的好处
- 脉冲振幅达6kV
- 校准的1.2/50us脉冲
- 半导体高电压开关
- 脉冲输出在顶板上
- 与测试柜TC-ST一起使用
- 测试X1和X2级电容器至4kV
- 增强了操作者的安全性
- 高程度的脉冲重复性
---
